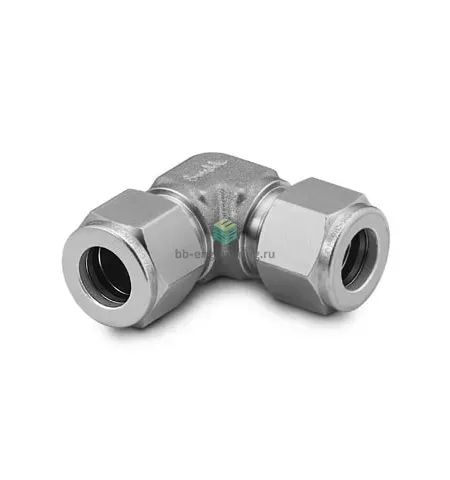

SS-810-9-4 Swagelok - Соединитель угловой обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok предназначен для герметичного соединения двух трубок диаметрами 1/2″ (12,7 мм) и 1/4″ (6,35 мм) в системах технологической разводки, контрольно-измерительной арматуры и газо­снабжения. Работает по принципу металлокерамического обжима: при затягивании гайки две конические обжимные втулки (ферьюлы) взаимодействуют с трубкой и корпусом, образуя надежное уплотнение без применения уплотнительных компаундов и пакетов. Конструкция обеспечивает упругую пластическую деформацию втулок и стойкую герметизацию в осевых углах 90°.

Ключевые особенности конструкции

Корпус и ферьюлы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Исполнение — двухферьюльный обжим с гайкой; резьбовое уплотнение в изделии не предусмотрено. Типичные рабочие параметры: для тонкостенных трубок в малом диаметре допустимое рабочее давление может достигать порядка 6 000 psi (≈413 бар) при комнатной температуре, фактическое давление зависит от материала и толщины стенки трубки; температурный диапазон эксплуатации примерно от −54 °C до +204 °C. Пригоден для воды, гидравлических жидкостей, инертных и многих коррозионно-активных газов и жидкостей.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую ровную торцевую кромку и снятие заусенцев трубки; использовать рекомендованную Swagelok толщину стенки для заданного давления. При сборке затянуть гайку от руки, затем ключом дополнительно примерно на 1¼ оборота при первой сборке (проверять по документации производителя для конкретного диаметра). Избегать перекоса при соединении и повторного многократного обжатия одной и той же ферьюли. После установки выполнить контроль герметичности при рабочем давлении и при повышенном (сертифицированным методом). Для агрессивных сред предпочтительна AISI 316; при системной вибрации применить фиксацию и регулярные инспекции уплотнения.
