SS-810-9-8W Swagelok - Штуцер угловой под приварку внахлёст обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

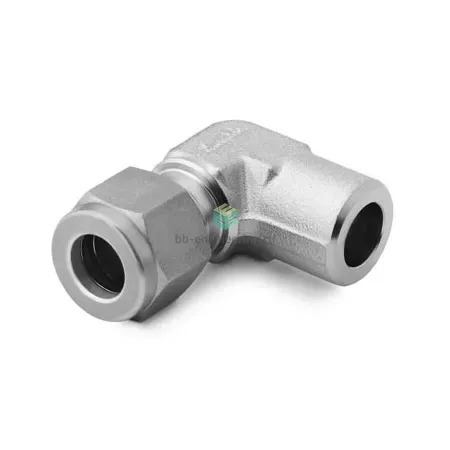

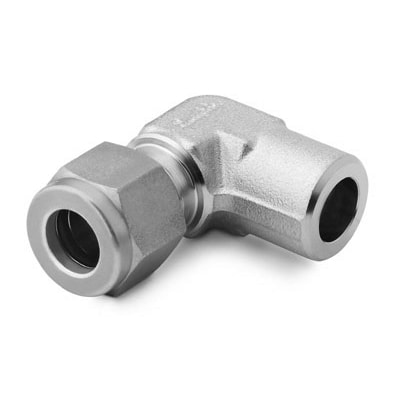

Угловой штуцер под приварку внахлёст Swagelok SS-810-9-8W предназначен для соединения 1/2″ трубопровода с ответным патрубком, предусматривающим приварку внахлёст на корпус или трубопровод. Решает задачу перевода магистрали с трубного соединения на жесткую приваренную точку с изменением направления на 90°. Работает по принципу обжимного фитинга: на стороне трубки обеспечивается герметизация за счёт двух обжимных колец и гайки; противоположный фланец выполняется как приварной переход 1/2″ для сварного присоединения.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция: обжим трубки с двумя обжимными кольцами и гайкой (metal-to-metal ferrule system), уплотнений резьбы в изделии нет. Применяется для сред: газов, сжатого воздуха, нефтехимии, водяного пара и многих химреагентов совместимых с 316SS. Типичные эксплуатационные ориентиры: для 1/2″ трубопроводов практический диапазон рабочих давлений — до порядков 345 бар (≈5000 psi) в зависимости от толщины и материала трубки; температурно — возможна эксплуатация в широкой области от криогенных значений (ниже −100 °C) до сотен °C при условии согласования с требованиями приварки и уплотнительных элементов.

Экспертные рекомендации по применению

Подбирайте изделие под номинальный диаметр и толщину трубки; следуйте таблицам Swagelok по допустимому давлению для конкретной трубы. При монтаже: обрезать трубку перпендикулярно, удалить заусенцы, вставить обжимные кольца и затянуть на рекомендованный шаг (с контролем момента или числа оборотов согласно инструкции). Перед сваркой обеспечить совместимость припоя и режимов — приварной переход требует контроля тепловложений, очистки и применения защитного газа при необходимости. Избегайте повторного многоразового перетягивания гайки, контролируйте вибрационные и циклические нагрузки — при частых циклах давления рассматривайте защитные опоры и компоновку, снижающую напряжения.
