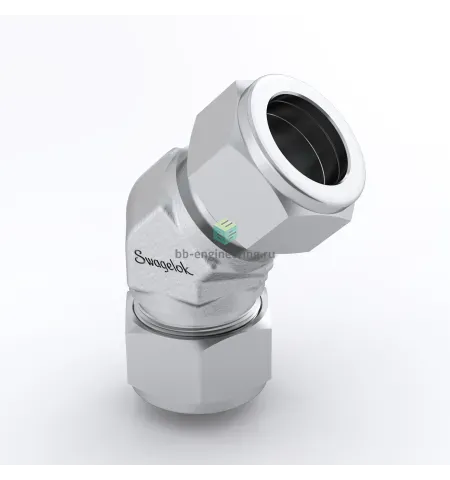

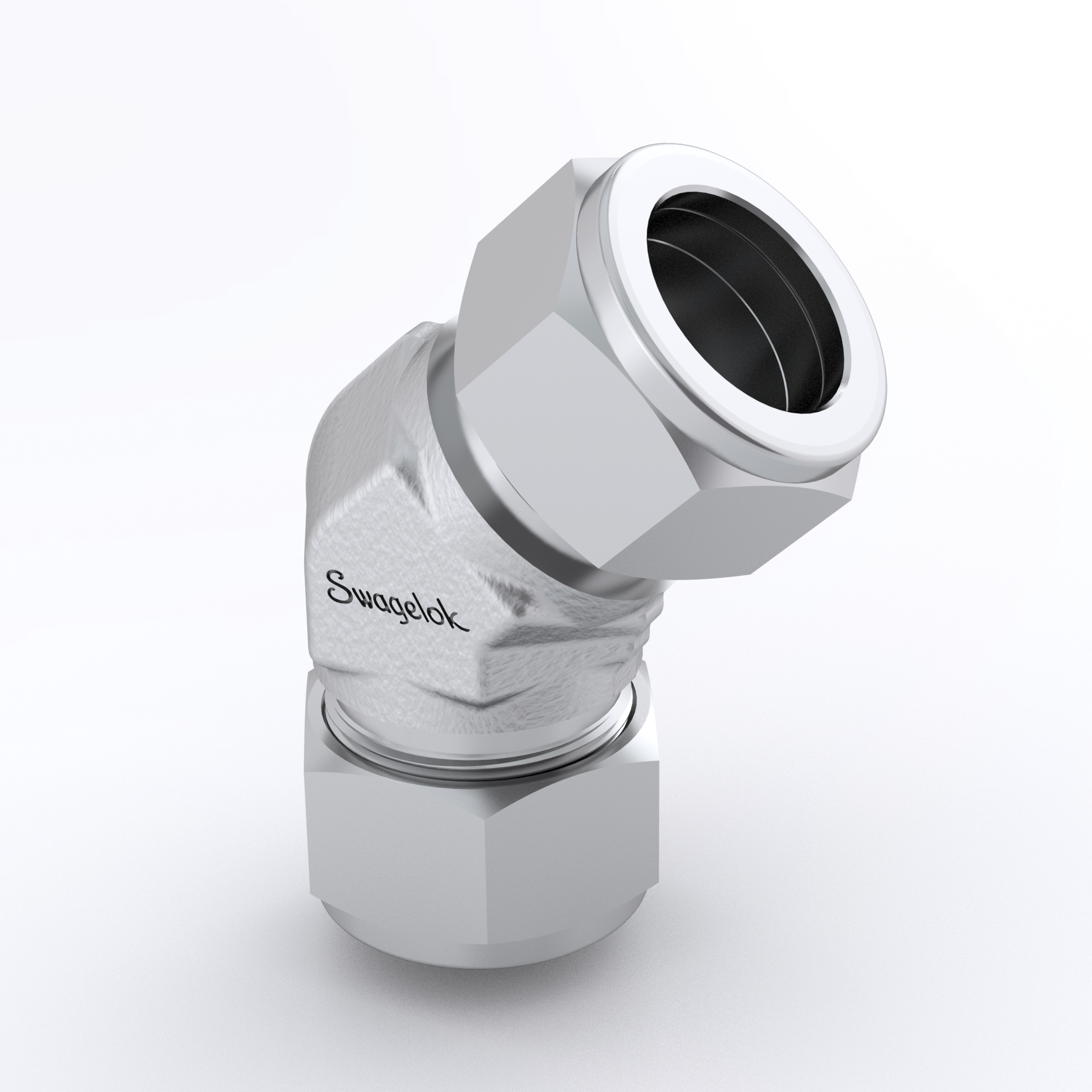

SS-810-95 Swagelok - Соединитель угловой 45° обжимной 1/2", нерж.

Назначение и принцип работы

Обжимной соединитель под углом 45° предназначен для герметичного соединения трубных линий диаметром 1/2″ (12,7 мм OD) в технологических и приборных системах. Конструкция с двумя обжимными кольцами (фронтальное и заднее) и гайкой обеспечивает механическое уплотнение трубки без применения резьбовых уплотнителей: при затяжке гайки переднее кольцо врезается в наружную поверхность трубки, заднее фиксирует её и предотвращает выдвижение. Применяется в узлах с рабочими средами: технические и инертные газы, водяные и масляные среды, агрессивные среды, совместимые с AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает коррозионную стойкость и совместимость с широким спектром сред. Форма — соединитель угловой 45°, подключение — под трубку 1/2″. Тип конструкции — двухкольцевая обжимная система Swagelok, без резьбового уплотнения. Рабочие температуры ориентировочно от −54 °C до +204 °C (−65°F…+400°F) в зависимости от среды; рабочее давление определяется толщиной стенки трубки и может составлять от десятков до нескольких сотен бар при соблюдении рекомендаций изготовителя и применении рекомендованных трубок.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистоту торца и ровную кромку трубки, удалите фаску по инструкции производителя. Сборка: сначала завинтить гайку до упора вручную, затем провернуть ключом рекомендованное число оборотов (обычно ~1¼ оборота после «от руки» для типичных размеров) — руководствуйтесь таблицей завода‑изготовителя. После сборки выполнить пробное давление и контроль герметичности. Не допускайте повторного многократного использования изношенных обжимных колец; при демонтаже заменяйте кольца и проверяйте состояние трубки. Учитывайте термальное расширение и циклические нагрузки при выборе места установки.
