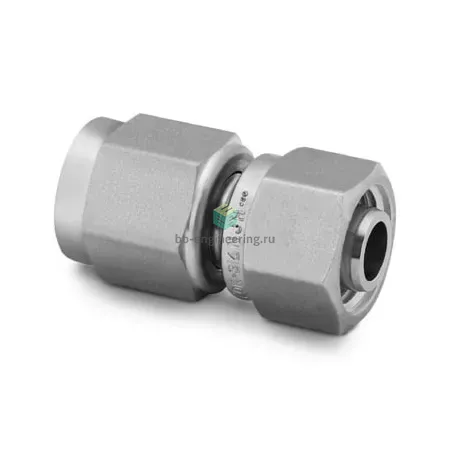

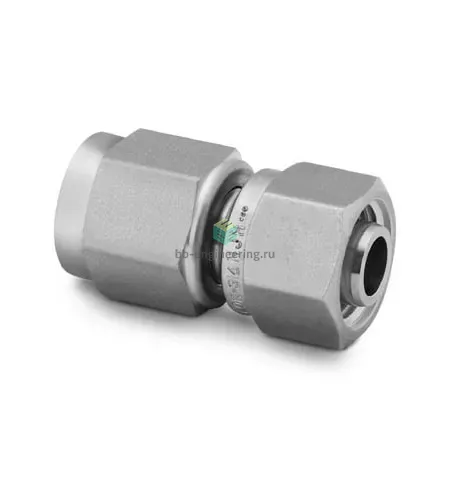

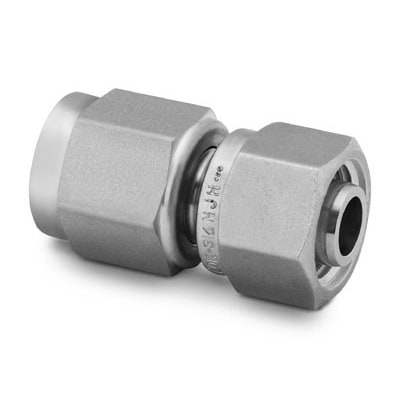

SS-810-A-8ANF Swagelok - Переходник прямой обжим-развальцовка 1/2"-1/2", нерж.

Назначение и принцип работы

Прямой переходник обжим–развальцовка 1/2″–1/2″ (12,7 мм) предназначен для соединения трубок и фитингов с 37° конусом в системах измерения, гидравлики и технологических коммуникациях. Конструктивно обеспечивает переход от обжимного соединения (втулка + две обжимные кольца и гайка) к развальцованному присоединению с 37° (74°) углом конуса, реализуя герметизацию за счёт механического зажима и конической посадки, без применения резьбового уплотнения (Тип уплотнения резьбы: -). Соответствует стандарту SAE J514 (ISO 8434-2) и применим в лабораторных, химических и нефтегазовых линиях при рабочих давлениях до ≈420 бар (≈6000 psi) при соблюдении параметров трубки и монтажных рекомендаций.

Ключевые особенности конструкции

Корпус и силовые элементы — нержавеющая сталь AISI 316, две обжимные втулки для надёжного удержания трубки и предотвращения протечек при вибрации. Герметизация — металлическая коническая посадка 37°; тип резьбового уплотнения отсутствует. Фитинг рассчитан на рабочие среды: нефть, масла, вода, инертные и агрессивные газы и растворы (в пределах коррозионной стойкости 316). Типовой температурный диапазон при применении без эластомерных уплотнений — ориентировочно от −196 °C до +538 °C, фактический предел зависит от среды и толщины стенки трубки.

Экспертные рекомендации по применению

Подбирайте по внешнему диаметру 1/2″ (12,7 мм) и соотносите рабочее давление с толщиной стенки трубки. Рекомендуется использовать цельнотянутую или холоднотянутую трубку из 316/316L, тщательно отрезать и снять фаску, удалить заусенцы. Сборка: установить втулки и обжимные кольца в правильной последовательности, затянуть гайку согласно инструкции производителя (используйте динамометрический ключ или указанное число поворотов от упора). Избегайте повторного использования деформированных втулок, перегибов рядом с фитингом и превышения циклических нагрузок. После монтажа провести проверку на герметичность и учитывать требования стандарта SAE J514 (ISO 8434-2).
