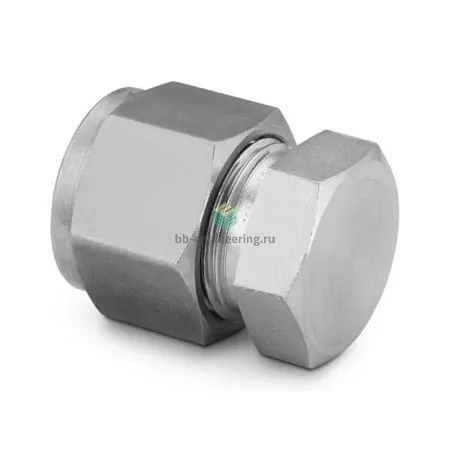

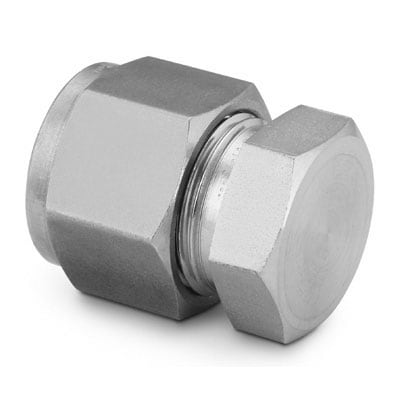

SS-810-C Swagelok - Заглушка на трубку обжимная 1/2", нерж.

Назначение и принцип работы

Обжимная заглушка для трубки Swagelok SS-810-C предназначена для герметичного перекрытия конца трубопровода Ø 1/2″ (12,7 мм). Работает по принципу двух-обжимной системы: при затяжке гайки два конусных обжимающих кольца (ferrules) создают металло-металлическое уплотнение на наружной поверхности трубки, исключая необходимость дополнительного уплотнения резьбы. Применяется в измерительных, технологических и гидравлических системах для временной или постоянной остановки потока, изоляции приборов и пробных участков при давлении, зависящем от материала и толщины трубки.

Ключевые особенности конструкции

Корпус и конструктивные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, многие химические среды, гидравлические масла). Двух-обжимная конструкция гарантирует надежное металлическое уплотнение без дополнительных уплотнителей. Подключение: 1/2″. Типичное рабочее температурное окно для изделий Swagelok из 316L: примерно -65°F…+400°F (-54…+204°C); допустимое рабочее давление зависит от применяемой трубки и её толщины (в типичных конфигурациях может достигать сотен бар — точные значения определяются по справочникам производителя).

Экспертные рекомендации по применению

Перед монтажом убедитесь в чистоте и отсутствии фаски на торце трубки — торец должен быть обрезан перпендикулярно и очищен от заусенцев. При установке сначала закрутите гайку от руки, затем доведите момент затяжки ключом согласно инструкции Swagelok (обычно дополнительно ~1–1,25 оборота после установки под нагрузкой — уточнить по конкретной серии и диаметру). Не повторно используйте обжимные кольца при демонтаже; при замене применяйте оригинальные комплектующие. Избегайте перекосов и боковых нагрузок на соединение, проводите пробное герметичное испытание (газовая утечка или гидростатическая проверка) после монтажа. В критических и агрессивных средах ориентируйтесь на таблицы допустимых давлений для выбранной трубки и сертификацию материала AISI 316.
