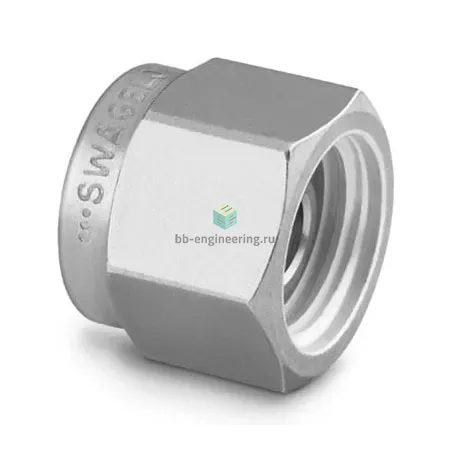

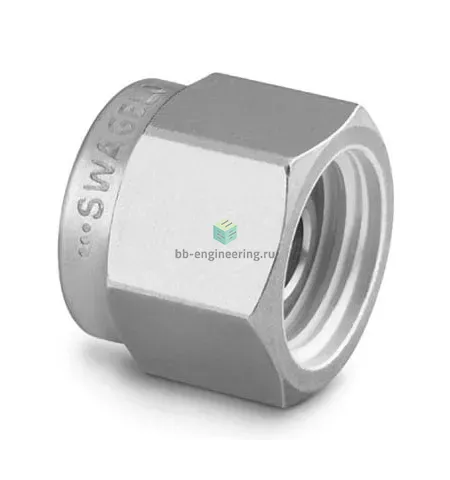

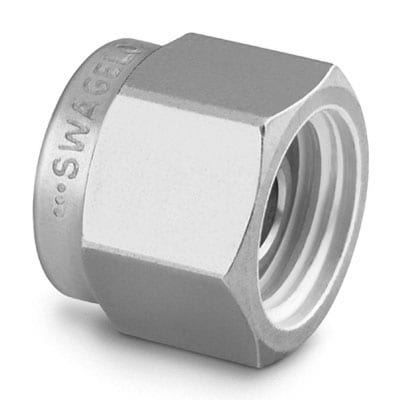

SS-810-P Swagelok - Заглушка в обжимной фитинг 1/2", нерж.

Назначение и принцип работы

Заглушка для обжимного фитинга предназначена для герметичного перекрытия ответного порта в трубопроводах и контурных сборках с трубкой 1/2″ (12,7 мм). Выполнение «в фитинг» позволяет быстро изолировать линию без применения резьбовых адаптеров: вставляемая обжимная система с двумя обжимными кольцами и гайкой формирует металлоконтактное уплотнение между трубкой и посадочным отверстием. Конструкция обеспечивает минимальный внутренний объём заглушенного участка и пригодна для газовых и жидкостных сред в технологических, лабораторных и измерительных системах.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 и общее материалоположение «сталь нержавеющая» обеспечивают коррозионную стойкость в агрессивных средах и совместимость с большинством промышленных сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (two‑ferrule) — даёт надёжное металлометаллическое уплотнение без эластомеров; тип уплотнения резьбы отсутствует, так как герметизация достигается обжимом. Для аналогичных обжимных фитингов Swagelok рабочие давления при правильном монтаже для 1/2″ нередко достигают порядка единиц тысяч psi (приблизительно до ~4·10^2 бар), температурный диапазон эксплуатации металл‑уплотнений типично лежит в интервале примерно от −60 °C до +400 °C в зависимости от среды.

Экспертные рекомендации по применению

Подбирайте заглушку по фактическому диаметру трубки 12,7 мм и по материалу корпуса для совместимости с рабочей средой. При сборке обеспечить правильную глубину посадки трубки до внутреннего упора, затянуть гайку вручную и затем доворот ключом согласно нормативу производителя (обычно порядка 1–1,5 оборота после упора; уточнить в документации Swagelok для конкретного размера). Избегать повторного многократного использования обжимных колец на критичных линиях; при демонтаже заменять кольца при признаках деформации. Обязательно проводить проверку на герметичность (методом поиска утечек, либо под давлением рабочей среды). Критичны: неправильная подготовка кромки трубки, перекос при сборке и перетягивание — источники утечек и разрушения уплотнения.
