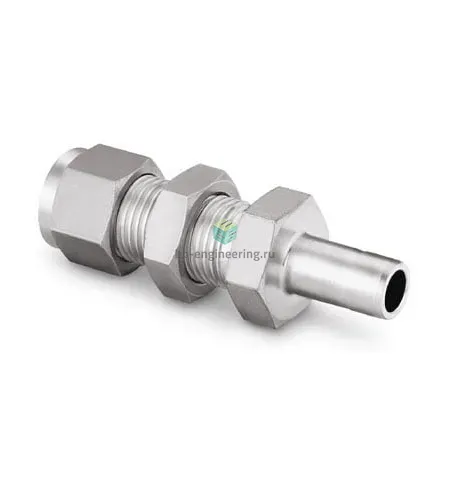

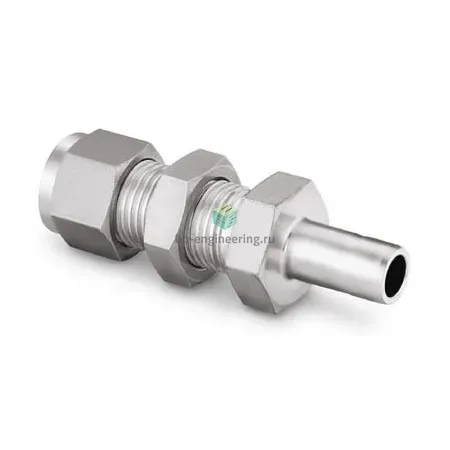

SS-810-R1-8 Swagelok - Соединитель панельный переходной обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Панельный переходной втулочный соединитель предназначен для подвода 1/2″ трубопровода через панель/перегородку с сохранением герметичного перехода между трубкой и фитингом. Работает по принципу обжима трубки двумя обжимными кольцами (фронтальная и задняя втулки) и гайкой: при затяжке гайки втулки сжимают трубу, формируя металлометаллическое уплотнение без дополнительных уплотнительных материалов. Применяется для систем анализа, газовых магистралей и технологических линий с рабочими средами — инертные и технические газы, гидравлические и жидкостные среды, совместимые с AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение — обжимное с двумя кольцами и гайкой, без резьбовых уплотнителей. Подключения: канал 1 — 1/2″ (трубка), канал 2 — 1/2″ (втулка/панель). Типичная допустимая рабочая прочность при правильной подготовке трубки — до ≈414 бар (6000 psi) при комнатной температуре; фактическое давление зависит от материала и толщины стенки трубки. Рекомендуемый температурный диапазон эксплуатации для стандартного AISI 316: ≈-54 °C … +204 °C (зависит от среды). Конструкция рассчитана на монтаж в панели толщиной по каталогу производителя; резьбового уплотнения не требуется.

Экспертные рекомендации по применению

Подбор: сверяйте рабочее давление и толщину стенки трубки с таблицами Swagelok; используйте трубку, предназначенную для обжимных фитингов 1/2″. Монтаж: обрабатывать торец трубки по стандарту (отсутствие заусенцев, перпендикулярность), затягивать гайку по инструкции производителя (фиксировать корпус и выполнять завершающую доводку гайки рекомендованным числом оборотов/моментом) и проводить гидро- или пневмоконтроль герметичности. Избегайте повторного многократного использования старых втулок — при демонтаже заменяйте обжимные кольца. Критичны режимы с абразивными средами, импульсными нагрузками и высокотемпературными циклами — в таких случаях выбирайте усиленные исполнения и согласуйте допуски с поставщиком.
