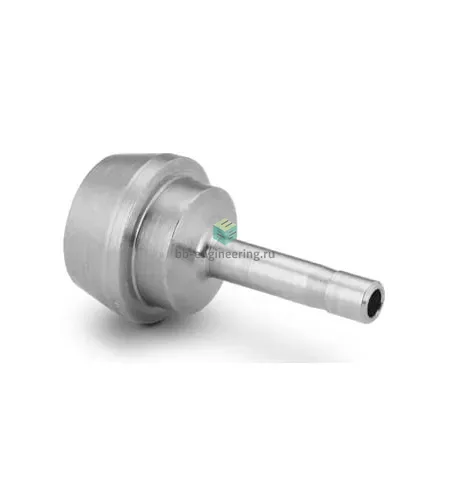

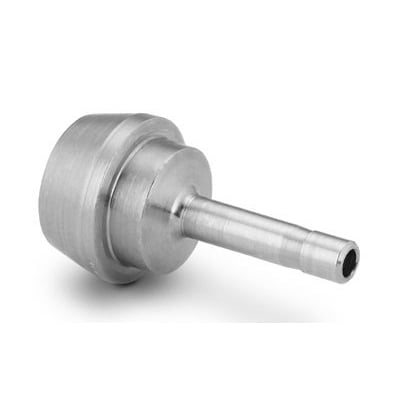

SS-811-PC-4 Swagelok - Соединитель прямой втулочный обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель служит для герметичного перехода между трубками диаметром 1/2″ и 1/4″ в технологических линиях измерений, подачи газа и жидкостей. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло‑металлическое уплотнение без применения резьбовых уплотнителей и клеев. При монтаже втулки (фэррулы) центрируют и фиксируют трубку — при затяжке гайки первая и вторая втулки деформируются, образуя плотный контакт с наружной поверхностью трубки и каналом корпуса из нержавеющей стали AISI 316, что обеспечивает герметичность и стойкость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316; материал обобщённо — нержавеющая сталь, совместимая с агрессивными средами и коррозионными условиями. Соединение — прямой адаптер 1/2″–1/4″ (втулки на обоих каналах), система обжима с двумя фэррулами обеспечивает повторяемое металлическое уплотнение. Применимо в газовых и жидкостных системах, лабораторной и технологической арматуре. Типичные рабочие параметры подобных изделий: высокое рабочее давление характерно для систем Swagelok (точное значение зависит от типа и толщины трубки — сверяться с таблицами производителя) и температурный диапазон эксплуатации приблизительно −60°C…+400°C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии наружного диаметра и толщины стенки трубки штатным параметрам для обеспечения заявленного рабочего давления. Отрежьте трубку под прямым углом, удалите заусенцы, до конца вставьте в корпус до упора. При первой сборке затяните гайку от руки, затем поверните на 1–1¼ оборота в зависимости от размера и состояния фэррул; для повторных сборок используйте рекомендованные значения производителя. Избегайте перекоса и чрезмерной деформации трубки, контролируйте вибрации и циклические нагрузки, при агрессивных средах проверяйте химическую совместимость AISI 316. Для критичных режимов и точного расчёта давления/температуры опирайтесь на паспортные таблицы Swagelok и данные по используемой трубке.
