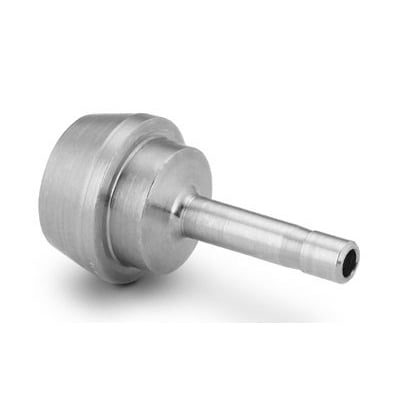

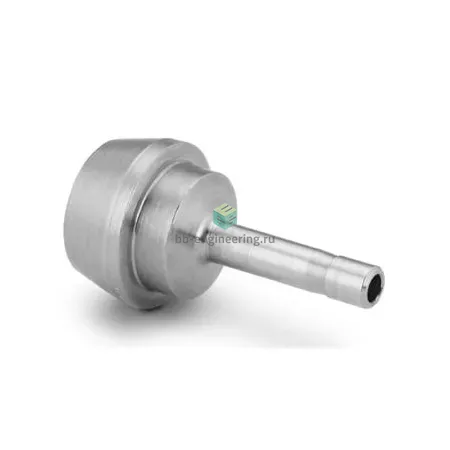

SS-811-PC-6 Swagelok - Соединитель прямой втулочный обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Соединитель прямой втулочный предназначен для герметичного присоединения трубок 1/2″ — 3/8″ в технологических и контрольно-измерительных системах. Конструкция обжим трубки с помощью двух обжимных колец и гайки обеспечивает металлическое уплотнение без применения резьбовых уплотнителей (Тип уплотнения резьбы: -). Используется в линиях передачи жидкостей и газов малого и среднего давления, в том числе аналитических, инертных и коррозионно-активных сред. Рабочее давление зависит от материала и толщины стенки трубки; типичные значения для фитингов Swagelok из нержавеющей стали достигают порядка до 414 бар (6000 psi) при корректной установке, рабочая температура обычно в диапазоне −54…+232 °C.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из стали нержавеющей AISI 316 (Материал обобщённо: сталь нержавеющая), что обеспечивает высокую коррозионную стойкость и химическую совместимость. Форма фитинга: соединитель прямой втулочный; Подключение: 1/2-3/8″, Подключение, канал 1: 1/2″ (втулка), Подключение, канал 2: 3/8″ (втулка). Двухфerrулная система повышает устойчивость к вибрации и смещению трубки, не требует дополнительных уплотнений на резьбе. Применим для сред: воздух, азот, нефтепродукты, вода, многие агрессивные химикаты; температурные и давленческие пределы следует уточнять по справочным таблицам производителя в зависимости от типа трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямую обрезку и удаление заусенцев, полностью вставить трубку до упора в втулку. Затягивать гайку сначала вручную, затем ключом на 1—1¼ оборота (от момента «руками внатяг») для типичных размеров; избегать перетяжки. Не рекомендуется многократно перекусать и повторно использовать обжимные кольца — при демонтаже заменяйте втулки. Проверять герметичность методом опрессовки или методом поиска утечек (например, мыльным раствором или контролем по падению давления). Подбирать соединитель с учётом толщины стенки трубки и требуемого рабочего давления; при динамических нагрузках и вибрации применять фиксацию трубопровода.
