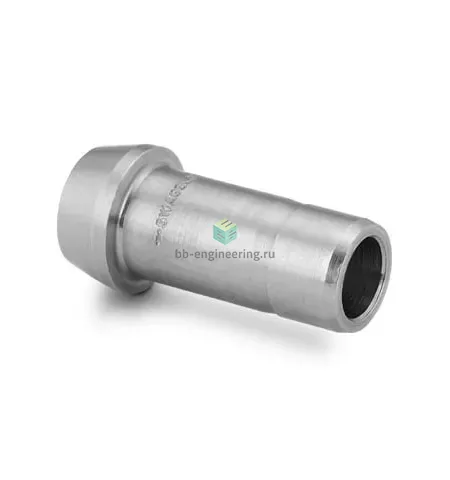

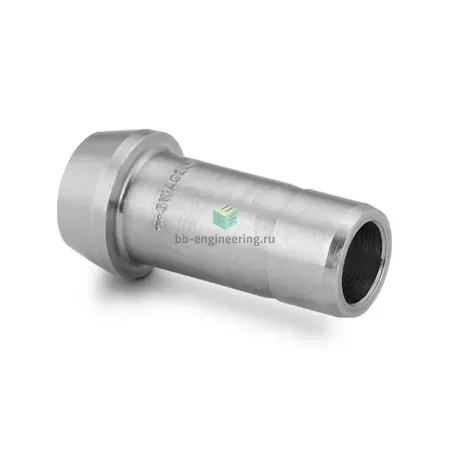

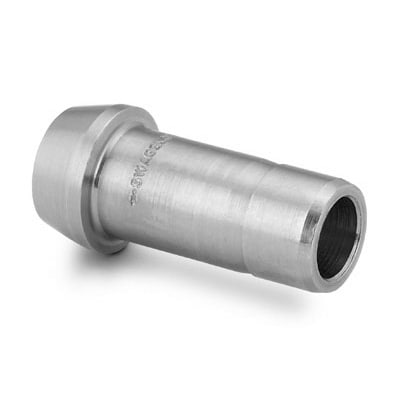

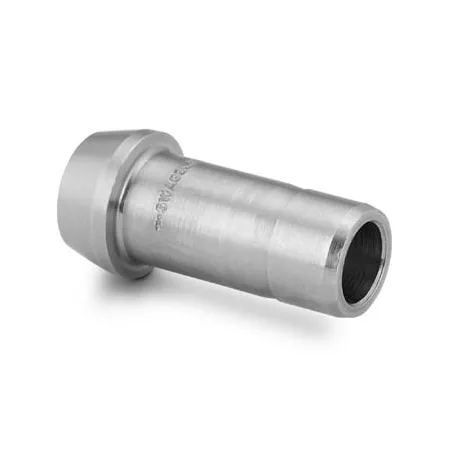

SS-811-PC Swagelok - Соединитель прямой втулочный обжимной 1/2", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель Swagelok SS-811-PC предназначен для герметичного соединения трубок Ø1/2″ в измерительных, технологических и пневмо/гидравлических линиях. Принцип работы — механическое уплотнение двухобжимной конструкцией: при затяжке гайки обжимные кольца (ferrules) смещаются и формируют металл-металл уплотнение на наружной поверхности трубки, без применения резьбового уплотнения. Конструкция обеспечивает повторяемую высокую герметичность и устойчивость к вибрациям, решая задачу передачи рабочих сред при давлении до сотен бар и рабочей температуре, характерной для нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, растворителями и большинством газов. Тип конструкции — двухобжимной (две ferrules + гайка), подключение — 1/2″ трубка. Уплотнение резьбы отсутствует (герметичность достигается обжимом), что снижает риск протечек при термоупругих нагрузках. При использовании рекомендованных трубок и толщины стенки рабочее давление может достигать нескольких сотен бар; эксплуатационная температура зависит от среды и материалов уплотнений, типичные диапазоны для металлокомпонентов — от низких отрицательных температур до нескольких сотен °C.

Экспертные рекомендации по применению

Рекомендуется использовать трубку точно Ø1/2″ с ровной, обточенной под прямым углом кромкой и без заусенцев. При монтаже сначала завернуть гайку вручную до встречи, затем осуществить контрольную докрутку ключом согласно рекомендациям производителя (обычно порядка 1–1,25 оборота после схватывания при первой сборке); точные значения — в техническом паспорте. Избегать многократного повторного использования ferrules; при демонтаже менять уплотнительные элементы. Типовые ошибки: неполная посадка трубки, неправильная последовательность затяжки, применение труб с недостаточной стенкой — приводят к потере герметичности. Для критичных сред и давлений согласовывать подбор материала и проверять соединения испытанием давлением.
