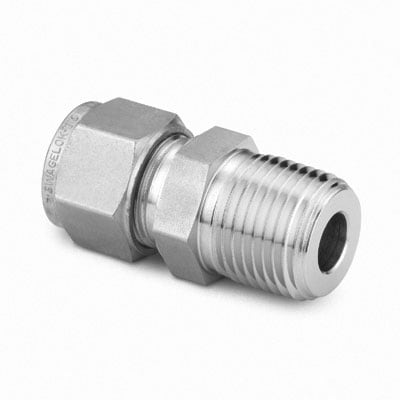

SS-8M0-1-2 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/8-8 мм, нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-8M0-1-2 применяется для перехода с резьбового подключения NPT 1/8 на трубку Ø 8 мм в системах подачи жидкостей и газов (инструментальная разводка, лабораторные и промышленные линии, КИПиА). Принцип работы основан на двухколечном обжимном соединении трубки в сочетании с резьбовым соединением NPT, где уплотнение резьбы формируется ФУМ-лентой, а герметизация трубки достигается за счёт двух обжимных колец и гайки, которые создают металлическое контактное уплотнение при затяжке.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Конструкция: штуцер прямой с наружной резьбой NPT1/8 и под трубку 8 мм; уплотнение резьбы — ФУМ-лента, уплотнение трубки — система двух обжимных колец. Типичные рабочие характеристики для обжимных фитингов Swagelok малого диаметра — давление до ≈6000 psi (≈414 бар) в зависимости от толщины стенки трубки и условий эксплуатации; температурный диапазон при использовании ФУМ‑ленты и AISI 316 — ориентировочно от −60°C до +260°C. Применим для воды, масел, нейтральных и многих коррозионных газов и жидкостей.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и рабочее давление; используйте трубки, рекомендованные производителем. Перед монтажом торец трубки зачищают и снимают заусенцы, вставляют до упора и затягивают по рекомендованной методике Swagelok (контроль положения по метке). Резьбу NPT уплотнять ФУМ-лентой по стандартной технике; не применять анаэробные герметики без проверки их совместимости. Во избежание течей применять ключи‑контргайки, не вращать собранную трубку, проводить испытания герметичности (пневмо/гелий или мыльный раствор). Избегать длительной эксплуатации в средах с высокой концентрацией хлоридов при повышенных температурах без дополнительной оценки коррозии.
