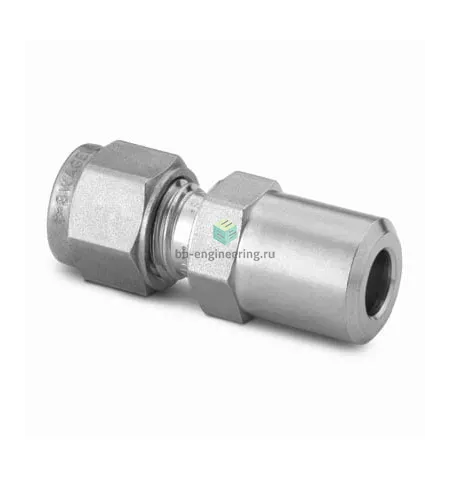

SS-8M0-1-2W Swagelok - Штуцер прямой под приварку встык обжимной 8 мм-1/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку предназначен для перехода от трубки Ø8 мм к линии с приварным патрубком 1/8" в системах измерения, лабораторных и технологических трассах. Левая сторона — обжимная система с двумя обжимными кольцами и гайкой, обеспечивающая металлическое герметичное соединение трубки; правая — под приварку встык 1/8" для навсегда герметичной врезки в конструкцию. Решает задачи уплотнения без дополнительных уплотнителей и минимизации утечек в высоконапорных и агрессивных средах. Типичное проектное давление для аналогичных соединений достигает порядка 414 бар (6000 psi), фактическое — зависит от материала и толщины стенки трубки; рабочий диапазон температур при металлическом уплотнении обычно от −196 °C до +400 °C в зависимости от среды.

Ключевые особенности конструкции

Корпус изделия выполнен из нержавеющей стали AISI 316, общее исполнение — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах (включая многие химические и морские среды). Обжимной узел состоит из двух обжимных колец и гайки — классическая двухклинцевая конструкция Swagelok обеспечивает концентричное смыкание и долговременную герметичность без уплотняющих нитей. Правая часть — приварной патрубок 1/8" для встык‑сварки. Уплотнение резьбы отсутствует, сварка обеспечивает постоянную прочность на стороне приварки. Совместимость с рабочими средами и температурный диапазон зависят от конкретных условий и требований очистки (например, для кислорода требуется специальная очистка).

Экспертные рекомендации по применению

При подборе и монтаже контролируйте толщину стенки трубки и соответствие её допусков Ø8 мм; обеспечьте правильную глубину посадки трубки до упора обжимных колец и соблюдайте заводские инструкции по затяжке гайки. Не допускайте перекоса при сварке 1/8" патрубка — качество шва критично для прочности и герметичности. При демонтаже рекомендуется заменять обжимные кольца на новые после одного демонтажа для гарантии повторяемой герметичности. Перед вводом в работу выполняйте гидростатическое испытание с запасом по давлению и при работе с кислородом/взрывоопасными средами соблюдайте процедуры очистки и инструктаж по технике безопасности.
