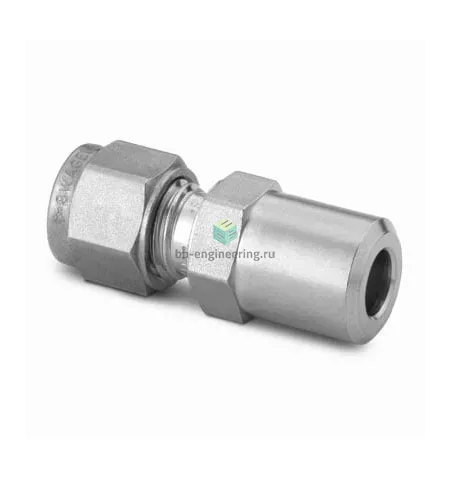

SS-8M0-1-4W Swagelok - Штуцер прямой под приварку встык обжимной 8 мм-1/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык SS-8M0-1-4W Swagelok предназначен для перехода от 8 мм капиллярной трубки к 1/4″ линии с приварным соединением. Решает задачу герметичного включения трубки в стационарную магистраль при требованиях к коррозионной стойкости и высокой чистоте среды. Работает по принципу обжима трубки двумя конусными обжимными кольцами и гайкой Swagelok: при закручивании гайки кольца формируют уплотнительную и фиксирующую посадку на трубке, а приварной торец обеспечивает постоянное металлическое соединение с трубопроводом.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, конструкция — двухкольцевой обжим (double ferrule) с гайкой. Подключения: канал 1 — под трубку Ø8 мм, канал 2 — 1/4″ под приварку встык. Материал обеспечивает химическую стойкость и совместимость с агрессивными средами (нефть, вода, газы, технологические растворители). Рабочие параметры зависят от толщины стенки трубки и процесса сварки; типичные пределы для систем Swagelok аналогичных исполнений — до ~690 bar (10 000 psi) при корректной подготовке трубки и температурном диапазоне от примерно −196°C до +400°C в зависимости от используемых уплотнений и среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие фасок на Ø8 мм трубке, удалить задиры и установить обжимные кольца в соответствии с метками производителя. Рекомендуется первоначальная затяжка гайки от руки с последующей доборной затяжкой (обычно ~1 1/4 оборота, проверить по спецификации Swagelok для данной посадки). Приварку выполнять до окончательной сборки стороны с обжимом или защищать обжимные элементы от нагрева; при сварке — применять технологию, минимизирующую деформацию и коррозионные изменения металла. Типичные ошибки: недостаточная подготовка трубки, перетяжка гайки (повреждение уплотнений), приварка при собранных обжимных кольцах. Обязательно проводить гидростатическую или герметичную пробу после монтажа и применять материалы и чистку по требованиям рабочей среды (кислород, газообразные среды — особые процедуры очистки).
