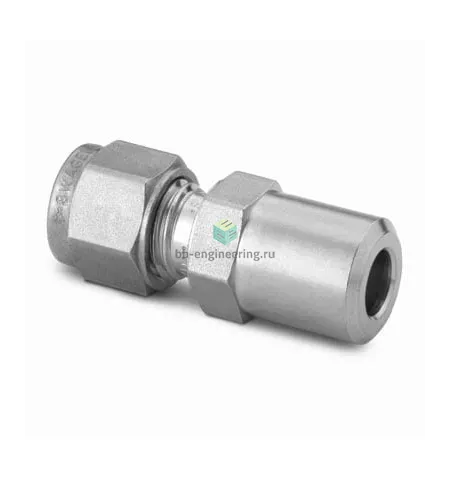

SS-8M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 8 мм-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку Swagelok предназначен для соединения трубы Ø 8 мм с ответным фланцем/трубопроводом 1/2″ методом встык: одна сторона — постоянное соединение под приварку (1/2″), другая — разъёмное обжимное под трубку 8 мм. Уплотнение на стороне трубки выполняется двумя обжимными кольцами и гайкой, обеспечивая металло‑металлическую герметичность без эластомерных прокладок. Конструктивно изделие решает задачу передачи жидких и газообразных сред, вакуума и агрессивных сред в технологических и измерительных цепях, позволяя сочетать стационарную приварную часть с обслуживаемой трубной разводкой.

Ключевые особенности конструкции

Корпус и комплект уплотняющих элементов выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким набором сред. Соединение — двухкольцевая (two‑ferrule) конструкция Swagelok: гайка + внутренняя и наружная обжимные втулки, создающие прочный упор и герметизацию при затяжке. Приварной конец — 1/2″ под встык, требующий подготовки кромок и сварки по промышленным стандартам. В типичных справочных данных Swagelok рабочие давления для нержавеющих двухкрышечных фитингов могут достигать порядка 6000 psi (≈414 bar) в зависимости от размера и условий; температурный диапазон при отсутствии эластомеров примерно от −196 °C до +427 °C.

Экспертные рекомендации по применению

Подбирайте изделие строго под трубку Ø 8 мм и под приварной патрубок 1/2″; перед сваркой выровняйте и фаскуйте кромки, применяйте защитную газовую продувку при TIG/MIG для предотвращения окисления нержавейки. При монтаже на стороне обжима затяните гайку от руки, затем заверните дополнительным ключом примерно на 1¼ оборота (рекомендация для первой установки согласно инструкциям Swagelok), избегая перетяжки, которая деформирует трубку. Типичные ошибки: некорректная фаска / загрязнённая поверхность перед сваркой, отсутствие опорного узла для трубки, повторное использование деформированных обжимных колец. Проверяйте герметичность гидро- или пневмопробы и при обслуживании меняйте уплотнительные кольца при наличии следов износа.
