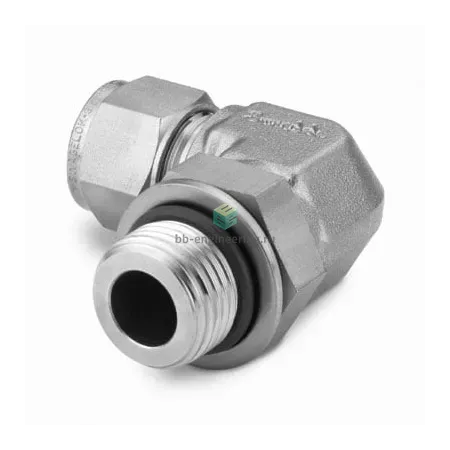

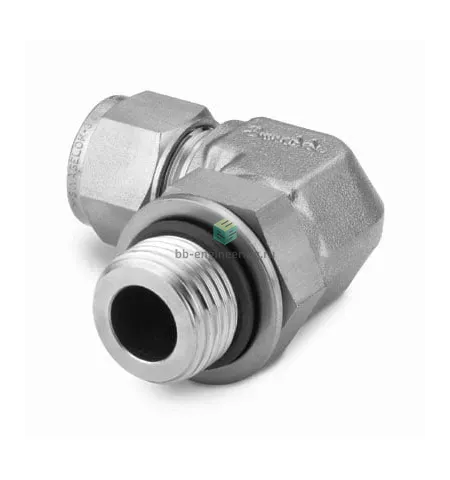

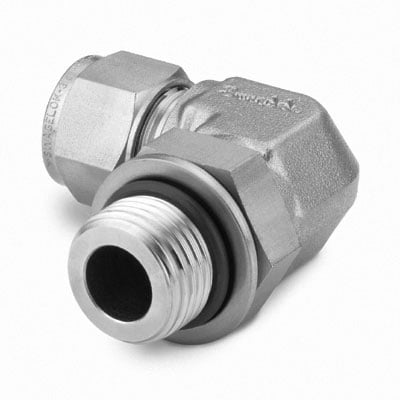

SS-8M0-2-2PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/8-8 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер Swagelok SS-8M0-2-2PR предназначен для подключения трубок Ø8 мм к резьбовым портам G1/8 при необходимости поворотной ориентации линии. Конструкция решает задачи сборки плотных трубопроводов в приборных панелях, пробоотборе и системах подачи рабочих сред; уплотнение резьбы выполняется O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, а герметизация трубки — посредством обжима двумя обжимными кольцами и гайкой. Работает по механическому принципу торцевого и уплотняющего сжатия — металлические кольца фиксируют трубку, O-ring герметизирует резьбовое соединение.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обжимная система — классическая двухкольцевая Swagelok. Подключения: канал 1 — G1/8, канал 2 — трубка 8 мм. Уплотнение резьбы — O-ring с фиксатором и шайбой (DIN 3852 H). Пригоден для жидких и газовых сред, включая агрессивные и коррозионно-опасные среды благодаря AISI 316. Типичные диапазоны: рабочее давление зависит от толщины стенки трубки и исполнения, практические значения для Ø8 мм — до нескольких сотен бар при правильном монтаже; температурный диапазон определяется материалом O-ring (например NBR/FKM: ≈ −40…+100 °C / −20…+200 °C).

Экспертные рекомендации по применению

Резать и обрабатывать трубку перпендикулярно, удалить заусенцы, обеспечить полное вхождение трубки до упора перед обжатием. Затягивать гайку после соприкосновения руками дополнительно 1–1,25 оборота или по моменту/таблице производителя; после первого обжима проверить плотность, при необходимости выполнить повторную подтяжку согласно инструкции Swagelok. Избегать механических напряжений на фитинге и циклических перегрузок; при агрессивных средах подбирать материал O-ring и контролировать коррозионную стойкость AISI 316 в конкретной среде.
