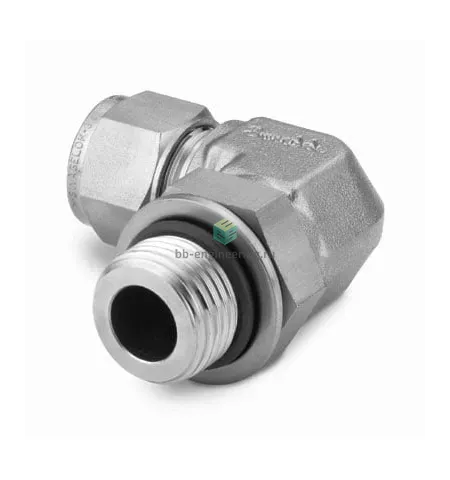

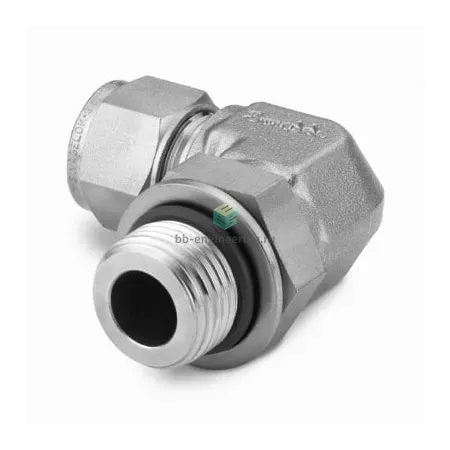

SS-8M0-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-8 мм, нерж.

Назначение и принцип работы

Поворотный угловой штуцер обжимного типа предназначен для подключения трубок Ø8 мм к резьбовым портам G1/4 в системах технологической арматуры, гидравлики и аналитических трубопроводов. Конструкция решает задачу герметичного перехода «трубка — резьба» под углом 90° с возможностью поворота соединения для удобства монтажа и развёртки трасс. Уплотнение резьбы выполнено по схеме O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, а герметичность трубного соединения обеспечивают две обжимные втулки и гайка.

Ключевые особенности конструкции

Корпус и все контактные детали — нержавеющая сталь (обобщённо: AISI 316), стойкая к коррозии агрессивных сред. Подключение: канал 1 — G1/4, канал 2 — трубка Ø8 мм. Уплотнение резьбы — O-ring с упорным кольцом и шайбой по DIN 3852 H, что обеспечивает повторяемую герметичность при демонтаже/монтаже. Обжимная двухвтулочная система гарантирует высокую прочность и минимальные утечки при давлении в типичных системах до ≈414 бар (6000 psi) — в зависимости от толщины стенки трубки — и температурных режимах, определяемых материалом O-ring (примерно от −40°C до +200°C для распространённых фторкаучуковых композиций).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и точный заход трубы (Ø8 мм), удалить заусенцы. Вставить трубу до упора, закрутить гайку вручную, затем затянуть гаечным ключом по инструкции производителя (контролируемый допуск поворота при первой сборке). Не использовать дополнительные герметики на уплотнении O-ring; при агрессивных средах подобрать материал O-ring. При повторном использовании проверять состояние обжимных втулок и заменить при видимых повреждениях. Выполнить пробное давление и герметичность после монтажа; избегать циклической вибрации и ударных нагрузок на фитинг.
