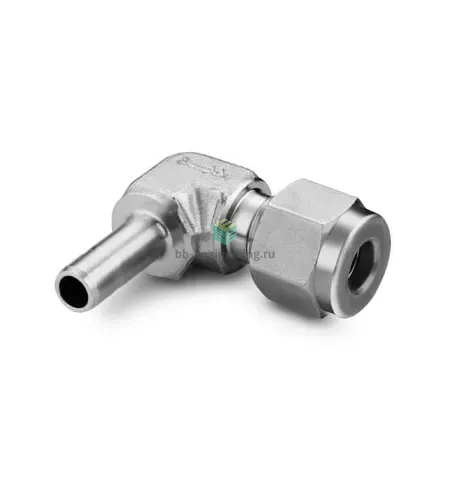

SS-8M0-2R-8M Swagelok - Переходник угловой обжимной 8 мм-8 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник Swagelok SS-8M0-2R-8M предназначен для изменения направления трубопровода и соединения 8 мм трубки с 8 мм втулкой в приборных и технологических линиях. Конструкция на основе двух обжимных колец и гайки обеспечивает металлическое герметичное соединение без применения уплотняющих прокладок; уплотнение создаётся силой сжатия передней и задней втулок на наружную поверхность трубки. Применяется в системах передачи жидкостей и газов, линиях отбора проб, анализаторов и гидравлических магистралях.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, общая группа материала — нержавеющая сталь; подключение: канал 1 — 8 мм (трубка), канал 2 — 8 мм (втулка). Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой (двухфerrульное исполнение). Рабочие среды: нейтральные и агрессивные жидкости и газы, совместимые с 316 SS. Типичные эксплуатационные ориентиры: номинальный диаметр 8,0 мм, при соответствующей толщине стенки трубки допустимое рабочее давление по данным производителя достигает порядка ≈420 bar (≈6000 psi) при комнатной температуре (зависит от стенки трубки); температурный диапазон стандартного исполнения примерно −54…+204 °C.

Экспертные рекомендации по применению

Подбирайте трубку OD 8,00 мм с рекомендованной стенкой; режьте ровно и тщательно удаляйте заусенцы. При сборке затяните гайку сначала вручную (finger‑tight), затем на 1¼ оборота для окончательного обжима (согласно рекомендациям Swagelok); не превышайте рекомендуемое усилие, чтобы избежать деформации трубки. Проверяйте герметичность испытанием давлением и контролем на течь. При вибрации используйте опоры/сальники, при повторном демонтаже заменяйте обжимные кольца по необходимости. Избегайте контакта с несовместимыми материалами, вызывающими гальваническую коррозию.
