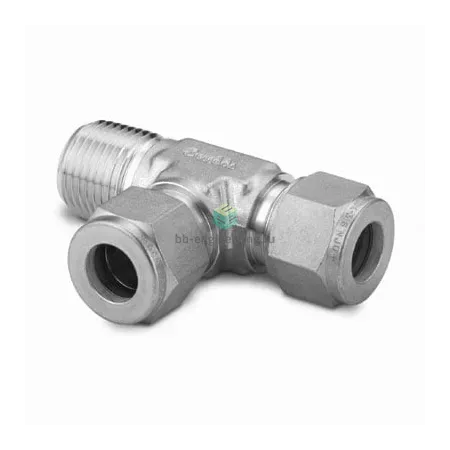

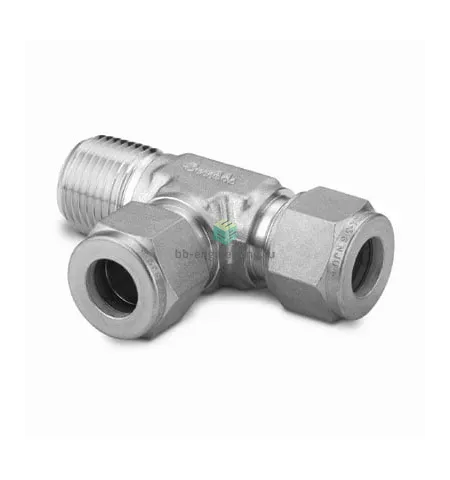

SS-8M0-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой угловой предназначен для развилки и подключения линей 8 мм трубки к резьбовому ответвлению NPT1/4 в технологических линиях газа и жидкости. В основном применяется в лабораторных и промышлен-ных системах аналитики, инертных газовых магистралях, смазочных и гидравлических линиях низкой и средней вязкости. Принцип работы — герметичное разветвление потока: боковой ответвитель с наружной резьбой NPT1/4 уплотняется ФУМ-лентой, два обжимных кольца и гайка створяют металлометаллическое уплотнение на 8 мм трубке.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в широком спектре рабочих сред (воздух, азоты, инертные газы, масла, большинство химреагентов при соблюдении ограничений по хлоридной среде). Соединение трубки осуществляется двумя обжимными кольцами и гайкой — металлометаллическое уплотнение обеспечивает высокую герметичность и повторяемость. Резьбовое уплотнение выполняется ФУМ-лентой. Рабочие температуры типично от −54 °C до +232 °C; допустимое давление определяется диаметром и толщиной стенки трубки (для типичных 8×1 мм трубок — порядок нескольких сотен бар, уточнять по паспортам и таблицам производителя).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную, торцевую нарезку и удаление фаски на 8 мм трубке; вставлять трубку до упора. Резьбу NPT герметизировать аккуратно ФУМ-лентой без попадания герметика в обжимную зону. Момент затяжки гайки и последовательность — согласно инструкциям Swagelok; при повторной сборке рекомендуется заменять обжимные кольца при повреждении. Избегать перекрута и чрезмерного момента, поддерживать трубопровод опорами ближе к фитингу. Для проверки герметичности использовать дыхательный или гелиевый тест; при агрессивных средах оценивать коррозионную устойчивость AISI 316 и совместимость ФУМ-ленты.
