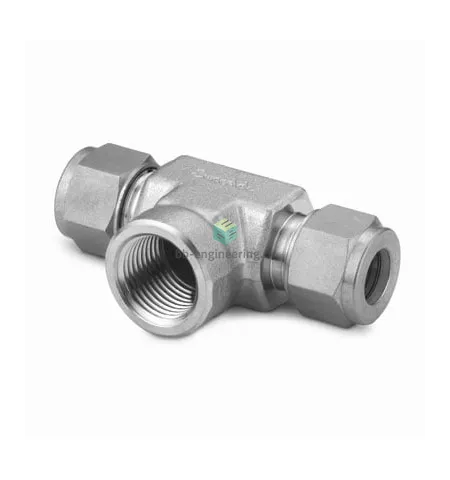

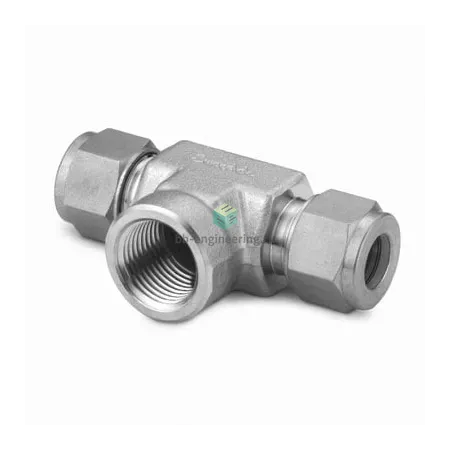

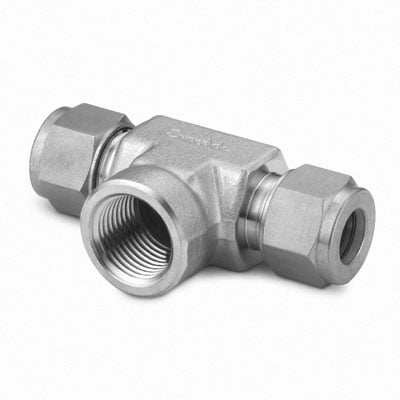

SS-8M0-3-4TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой внутренней резьбой и обжимной подводкой служит для ответвления технологических и измерительных линий в системах подачи жидкости и газа. Конструкция с NPT1/4 (внутренняя резьба) на одном канале и обжимным присоединением под трубку Ø8 мм на двух других каналах обеспечивает герметичное ветвление манометрических, пробоотборных и аналитических линий. Герметизация трубки осуществляется двумя обжимными кольцами и гайкой, резьвовое соединение уплотняется ФУМ-лентой; принцип работы — металлометаллическое уплотнение на трубной части и резьбовое уплотнение на NPT для давления в рабочих диапазонах, характерных для нержавеющей арматуры.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая материаловая группа — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с широким спектром сред (вода, несильнокоррозионные растворы, инертные газы, гидравлические масла). Обжимная система — две конические обжимные втулки и гайка Swagelok — обеспечивает повторяемое металлометаллическое уплотнение для трубок Ø8 мм. Резьбовое подключение NPT1/4 уплотняется ФУМ-лентой; при использовании стандартных уплотнителей рабочие температуры типично ограничены диапазоном примерно −60…+260 °C (в т.ч. из‑за уплотнителя), а практические рабочие давления для аналогичных нержавеющих обжимных узлов достигают сотен бар (типично до ≈414 bar / 6000 psi для малых диаметров, зависят от трубки и условий).

Экспертные рекомендации по применению

Рекомендуется строгая подготовка трубки: рез — под прямым углом, удаление заусенцев, полная посадка до опорного уступа. При сборке затягивайте гайку обжимного фитинга согласно инструкции производителя (контрольный момент/число оборотов), избегая перетяжки — это продлит срок службы втулок. Резьбу NPT уплотняйте ФУМ-лентой в несколько слоёв по ходу резьбы; для кислорода и агрессивных сред используйте совместимые с средой уплотнители. После монтажа выполняйте пробо- или вакуум-тест на герметичность (мыльный раствор или гелий) и при необходимости заменяйте одноразовые обжимные элементы при повторной разборке.
