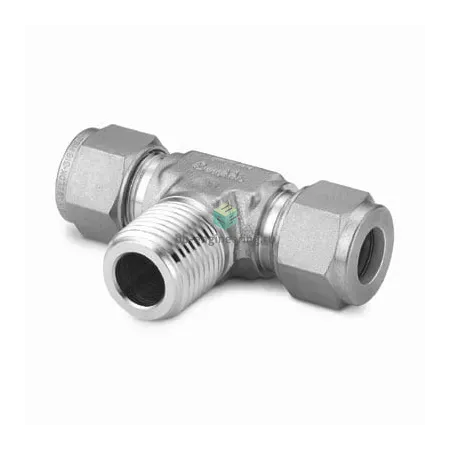

SS-8M0-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной осевой резьбой предназначен для ответвления или перенаправления потока в трубных системах измерений и технологических коммуникаций. Соединение реализовано между резьбовым патрубком NPT1/4 и трубкой Ø 8 мм: резьба герметизируется с помощью ФУМ-ленты, а трубка фиксируется и уплотняется обжимной конструкцией из двух обжимных колец и гайки. Принцип работы — механическое уплотнение трубки посредством двух конических втулок (ferrules) и навинчиваемой гайки; поток разделяется через осевой NPT-переходник при минимальном гидравлическом сопротивлении.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Резьбовое уплотнение — ФУМ-лента; конструкция — типичная для обжимных фитингов Swagelok: две фасонные обжимные втулки + гайка для повторяемой металлической герметизации трубки Ø 8 мм. При типичных условиях для малых размеров такие обжимные фитинги обеспечивают рабочие давления до ≈414 bar (6000 psi) при комнатной температуре; температурная устойчивость систем зависит от уплотнений и среды — ориентировочно от −65 °C до +260 °C. Применим в системах с газами и жидкостями, аналитических линиях, системах КИПиА и гидропневматике.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез трубки Ø 8 мм, снять фаску и удалить задиры; вставить трубку до упора втулок. Наносить ФУМ-ленту на NPT1/4 по направлению нарезки, избегая попадания ленты в рабочий поток. Затягивание — сначала вручную, затем гаечным ключом до контрольного момента согласно инструкции производителя; не превышать нагрузку на трубку и избегать боковой деформации. Не рекомендуется многократное использование обжимных втулок — при демонтаже заменить их. Для кислородных и агрессивных сред выбирать совместимые уплотнители и очищение по требованиям безопасности; при циклических давлениях предусмотреть компенсаторы и контрольные испытания на герметичность.
