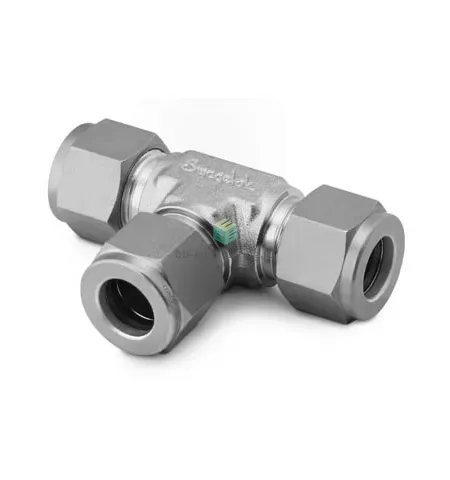

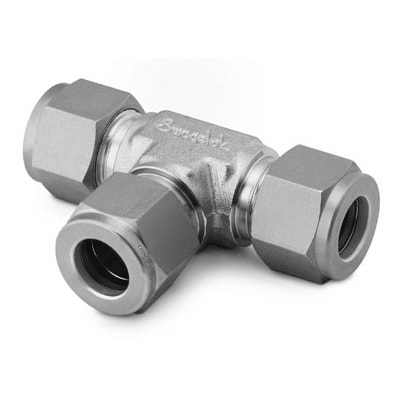

SS-8M0-3-8M-6M Swagelok - Тройник T-образный обжимной 8-6 мм, нерж.

Назначение и принцип работы

T‑образный обжимной тройник Swagelok SS‑8M0‑3‑8M‑6M предназначен для развязки, ответвления и объединения потоков в приборных и технологических линиях с трубками Ø8 мм и Ø6 мм. Работает по принципу обжимного соединения: двухступенчатые обжимные кольца (феррулы) и гайка создают концентрический пластиково‑металлический контакт с трубкой, обеспечивая металлическое уплотнение без применения резьбового уплотнения (тип уплотнения резьбы отсутствует). Изделие рассчитано на применение в системах отбора проб, линиях передачи инертных и агрессивных жидкостей и газов, измерительных контурах и гидравлических трактах.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с промышленными средами. Конструкция — классический тройник T‑образный с двумя феррулами и гайкой на каждом отводе; канал 1 — под трубку Ø8 мм, канал 2 — под трубку Ø6 мм. Уплотнение реализовано через деформацию феррул по металлу трубки, без эластичных уплотнений, поэтому рабочий диапазон температур и давлений определяется материалом трубки и монтажом: эксплуатация возможна от низких криогенных температур до высокотемпературных задач (порядка сотен градусов при отсутствии эластомеров) и при давлениях, достигающих нескольких сотен бар в зависимости от толщины стенки трубки и условий системы.

Экспертные рекомендации по применению

Подбирайте тройник под точный наружный диаметр и толщину стенки трубки; используйте трубку и инструменты Swagelok для гарантии герметичности. Перед монтажом отрежьте и снятие фаски, удалите заусенцы, установите феррулы и затяните по инструкции производителя (пальцами с последующим контролируемым докруткой/моментом). Избегайте многократной повторной сборки одних и тех же феррул — при демонтаже рекомендуется замена. После установки выполните пробное давление и проверку герметичности (методом мыльного раствора или масс‑спектрометрии для газовых систем). Обратите внимание на возможность электролитической коррозии при контакте с другими металлами и на необходимость опор и виброзащиты в динамических системах.
