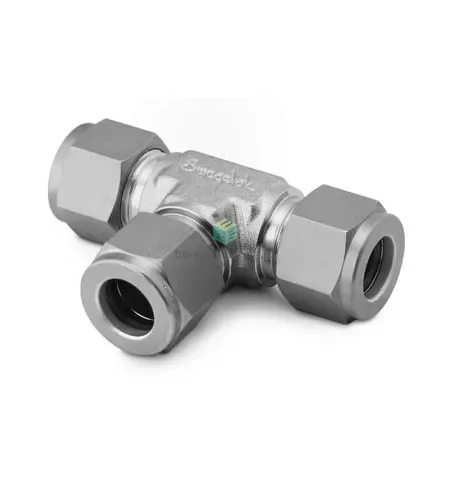

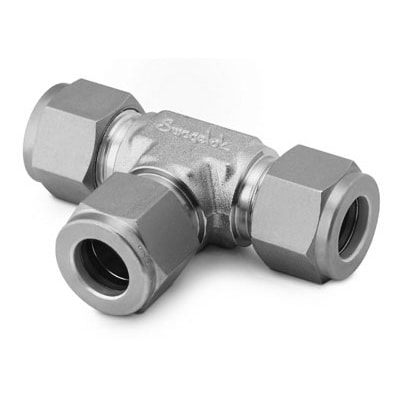

SS-8M0-3 Swagelok - Тройник T-образный обжимной 8 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для трубки 8 мм предназначен для развилки линий технологической или контрольно-измерительной арматуры в системах высокого давления и аналитики. Конструкция обеспечивает герметичное ответвление по принципу металлоконтактного уплотнения: при затяжке гайки две обжимные втулки (передняя и задняя) деформируют конец трубки, образуя плотное кольцевое уплотнение без резьбовых уплотнителей. Применяется в средах: сжатые и технологические газы, жидкости, гидравлика, аналитические линии, где требуется стабильная герметичность и химическая стойкость.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316; общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с большинством химических сред. Подключение — для трубки 8 мм (наружный диаметр); уплотнение — двухкулачковое (две обжимные кольца + гайка) по типу Swagelok double ferrule. Типовое рабочее давление зависит от качества трубки и условий, но при корректном монтаже соответствует практическим значениям для фитингов Swagelok — до ~414 бар (6000 psi) в зависимости от диаметра/толщины стенки; температурная совместимость металлоконтактного уплотнения охватывает широкий диапазон (приблизительно от криогенных условий до сотен градусов Цельсия, до ~427 °C при отсутствии эластомерных уплотнений). Рекомендуемая среда: нейтральные и агрессивные жидкости и газы, пар, инертные газы.

Экспертные рекомендации по применению

Подбирайте фитинг совместно с трубкой 8 мм и соответствующей толщиной стенки; перед монтажом обеспечьте ровную поперечную обрезку и удаление заусенцев. Затягивайте гайку: сначала до упора рукой, затем ключом — примерно на 1 1/4 оборота (руководствуйтесь инструкцией производителя для конкретного размера). Избегайте повторных перетяжек и многократных демонтажей одной и той же муфты — при необходимости заменяйте втулки. При вибрации используйте опоры и хомуты, при агрессивных средах проверяйте совместимость с AISI 316. После сборки выполните проверку на протечки (мыльный раствор, дымовой или гелиевый метод) и при необходимости докрутите в пределах рекомендованных оборотов.
