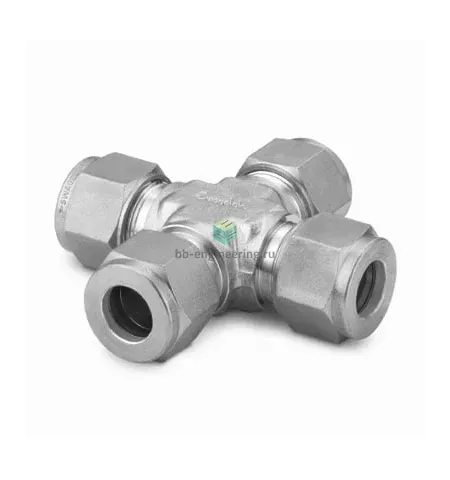

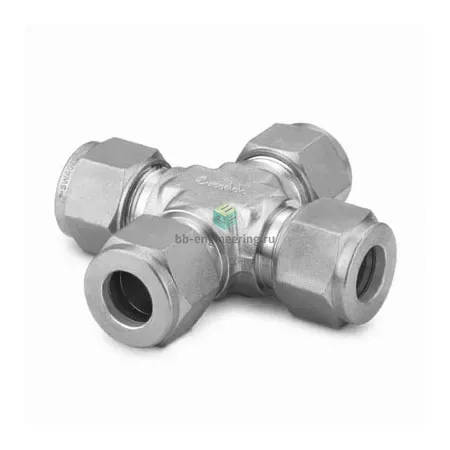

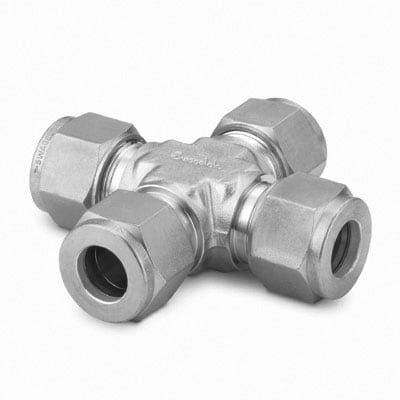

SS-8M0-4 Swagelok - Крестовина X-образная обжимная 8 мм, нерж.

Назначение и принцип работы

Обжимная крестовина X-образной компоновки предназначена для распределения и переподключения трубных линий диаметром 8 мм в технологических и контрольно-измерительных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение трубки без дополнительных уплотнителей — при затяжке образуется герметичный поводок между трубкой и корпусом, что позволяет использовать изделие в линиях жидкости и газа высокого давления, при низких и повышенных температурах.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал корпуса и деталей обеспечивает коррозионную стойкость и совместимость с агрессивными средами (морская вода, технологические растворы). Форма: крестовина X-образная для четырех ответвлений; подключение — под трубку 8 мм. Обжимная двухкольцевая система Swagelok обеспечивает повторяемую металлическую герметизацию; рабочие давления в типичных применениях достигают сотен бар (ориентировочно до ≈400 бар в зависимости от толщины стенки трубки и условий), диапазон температур — от криогенных значений до нескольких сотен градусов Цельсия, ограничен конструкцией трубопровода и средой.

Экспертные рекомендации по применению

Подбирайте крестовину под фактический наружный диаметр и толщину стенки трубки 8 мм, используйте трубы из совместимого материала. Перед монтажом торец трубки должен быть ровно обрезан и фаскован, удалить заусенцы, вставить до упора. Стандартная процедура затяжки: затянуть рукой, затем повернуть гайку примерно на 1—1¼ оборота (согласно рекомендациям производителя для данного диапазона размеров) и выполнить проверку на утечку. Избегать повторных многократных монтажей без замены обжимных колец; при сомнениях — заменить комплект. Обеспечьте опоры и минимизируйте изгибающие нагрузки возле фитинга; при агрессивных средах и высоких температурах контролировать состояние поверхности и проводить регулярное опрессовывание.
