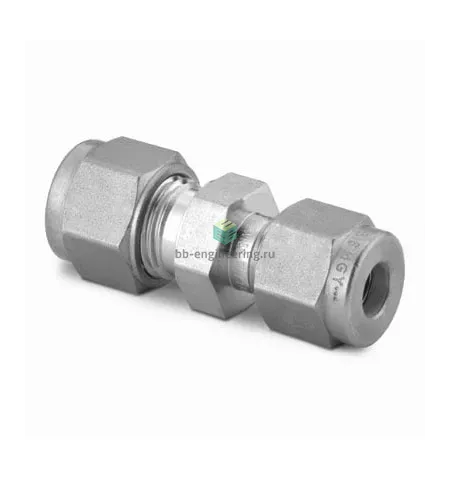

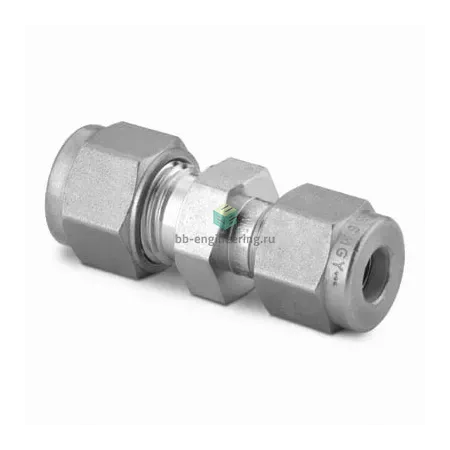

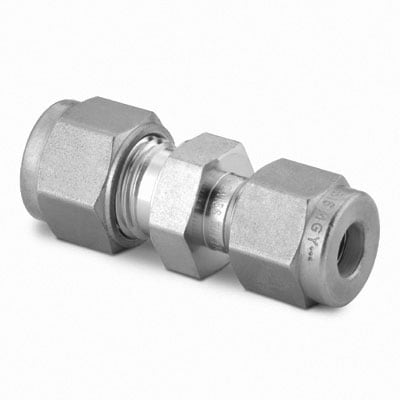

SS-8M0-6-2 Swagelok - Соединитель прямой обжимной 8 мм-1/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-8M0-6-2 предназначен для герметичного соединения трубок 8 мм и 1/8″ в приборных и технологических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение при радиальном смятии трубки — при затяжке гайки кольца фиксируют трубку и формируют уплотняющую поверхность, исключающую протечки в диапазоне от вакуума до высокого давления. Типовое применение: линии отбора проб, управляющие и измерительные трубопроводы в химии, нефтегазе, автоматике и лабораторных установках.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для агрессивных сред и совместимость с водой, газами, гидравлическими маслами и большинством растворителей. Исполнение — двухфerrуловая обжимная система Swagelok; тип уплотнения резьбы отсутствует (металлическое уплотнение трубки). Диаметры: канал 1 — 8 мм (трубка), канал 2 — 1/8″ (трубка). Рабочие параметры зависят от толщины стенки трубки, но типично допустимое давление до 414 bar (6000 psi) при корректном подборе труб и температурный диапазон примерно от −54 °C до +400 °C для AISI 316 при отсутствии уплотнителей.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой срез и качественное удаление заусенцев на трубках 8 мм и 1/8″; вставить трубку до упора в корпус. Рекомендуется первоначальная затяжка: вручную до упора, затем ключом дополнительно ≈1–1,25 оборота (следовать инструкции производителя по моментам для конкретного размера). Не использовать повреждённые или деформированные обжимные кольца; при демонтаже оценить состояние фертул и заменять при сомнении. Избегать применения в абразивных средах без фильтрации и не превышать рекомендуемое давление и температурный режим при монтаже.
