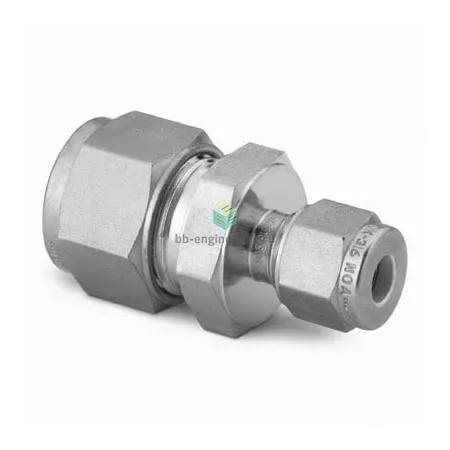

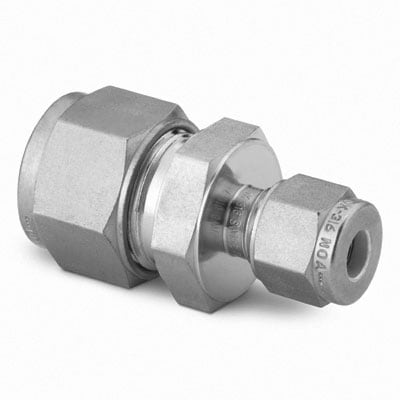

SS-8M0-6-6M Swagelok - Соединитель прямой обжимной 8-6 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-8M0-6-6M предназначен для неразъемного или многоразового соединения трубок Ø8 мм и Ø6 мм в технологических линиях жидкостей и газов. Принцип работы — механический зажим двух обжимных колец (двухсоставная «феррула» + задняя феррула) и гайки: при затяжке формируется герметичное уплотнение между корпусом из AISI 316, феррулами и наружной поверхностью трубки, обеспечивающее минимальные утечки и сохранение прочности соединения при рабочих перепадах давления и температуры.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316, совместимой с агрессивными средами. Конструкция — обжим трубки двумя обжимными кольцами и гайкой, конструктивно не содержит резьбовых уплотнений (тип уплотнения резьбы — отсутствует). Подключения: канал 1 — 8 мм (трубка), канал 2 — 6 мм (трубка). Типичные эксплуатационные диапазоны для подобных фитингов: рабочее давление, зависящее от толщины стенки трубки, может достигать сотен бар; рабочая температура ориентировочно от −196 °C (криогенные условия) до +200 °C и выше при кратковременных воздействиях, при этом рекомендуются проверки по таблицам производителя для конкретной трубки.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра трубки 8 и 6 мм и толщины стенки — это критично для допустимого рабочего давления. Перед монтажом отвесно отрежьте и очистите торцы, снимите заусенцы, вставьте трубку до упора. Затягивайте гайку согласно рекомендациям Swagelok (первоначальная затяжка + дополнительный поворот), избегайте перетяжки и ударной нагрузки. Не используйте герметики в резьбе — уплотнение достигается обжимом феррул. Для вибронагруженных линий применять фиксацию труб и периодическую проверку на утечки.
