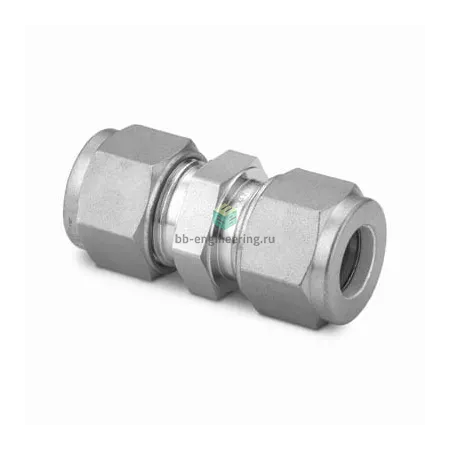

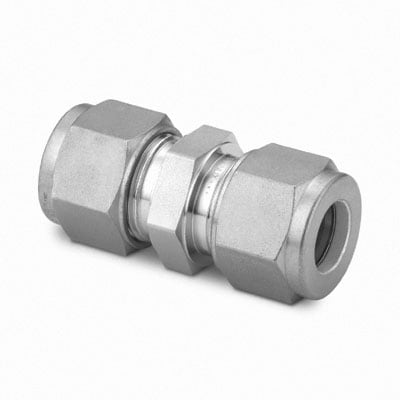

SS-8M0-6 Swagelok - Соединитель прямой обжимной 8 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-8M0-6 предназначен для герметичного соединения металлической трубки Ø8 мм в контурах измерений, подачи жидкостей и газов высокого давления. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл‑к‑металлу уплотнение между корпусом (сталь нержавеющая AISI 316) и трубкой, исключая необходимость уплотнительных манжет. При затяжке гайки кольца ступенчато врезаются в наружную поверхность трубки, создавая герметичное, механически прочное соединение, устойчивое к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая) гарантируют коррозионную стойкость в агрессивных и промышленных средах. Исполнение — прямой соединитель для трубки 8 мм, без резьбового уплотнения (Тип уплотнения резьбы: -). Двух‑обжимная схема обеспечивает повторяемое металл‑к‑металлу уплотнение для газов и жидкостей; давление и рабочая температура зависят от толщины стенки и материала трубки, но в типичных установках с трубкой Ø8 мм такие соединения применяются при давлениях до сотен бар и в широком диапазоне температур — от криогенных до нескольких сотен градусов, при этом точные лимиты следует определять по таблицам Swagelok и характеристикам трубки.

Экспертные рекомендации по применению

Подбирайте трубку и стенку в соответствии с расчетным давлением; для сборки удалите заусенцы и обеспечьте точную осевую посадку. Стандартная сборка: завести гайку и кольца на трубку, вставить в корпус до упора, затянуть вручную и выполнить завершающую доводку ключом согласно инструкции производителя (обычно порядка одного оборота/пару оборотов после соприкосновения, см. таблицы Swagelok). Избегайте чрезмерной затяжки и повторной многоразовой деформации обжимных колец — это снижает герметичность. Контролируйте соединение испытанием на герметичность (например, методом пузырьковой проверки или локальным тестом под давлением). Для агрессивных сред и критичных систем используйте оригинальные элементы Swagelok и сверяйтесь с эксплуатационной документацией.
