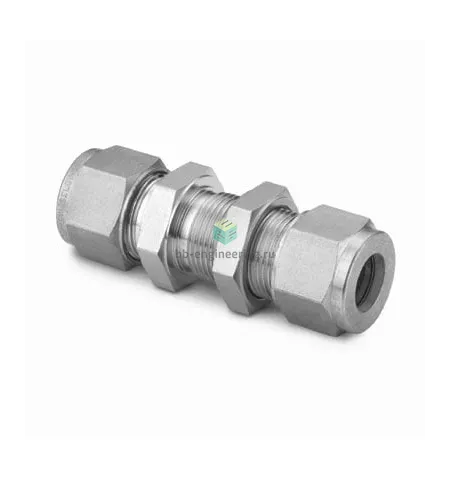

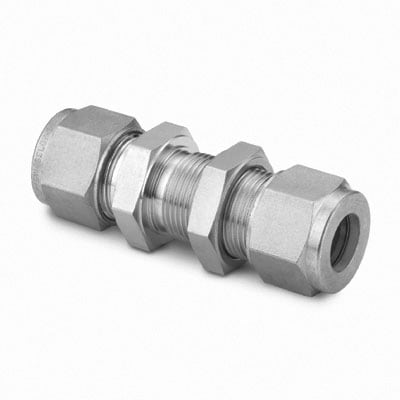

SS-8M0-61 Swagelok - Соединитель панельный обжимной 8 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-8M0-61 предназначен для герметичного пропуска трубки Ø8 мм через перегородку шкафа или панели и быстрого присоединения к системам пневматики, гидравлики и технологических трасс аналитического и промышленного оборудования. Принцип работы — механическое уплотнение обжимными кольцами (двухобжимная система) под действием гайки: при затяжке переднее и заднее кольца деформируют трубку и создают металлометаллическое и торцевое уплотнение без применения дополнительных герметиков; резьбовое уплотнение в данном исполнении не применяется (Тип уплотнения резьбы: -).

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, углеводороды, многие химические среды). Конструкция — двухобжимные кольца и гайка, панельный (bulkhead) монтаж через перегородку. Подключение рассчитано на трубку 8 мм. Диапазон эксплуатационных условий зависит от материала трубки и среды; типичные рабочие давления для обжимных соединений Swagelok в этом классе — до нескольких сотен бар при корректном выборе трубки и толщины стенки; температурный диапазон металлической конструкции значительно широк (порядка −196°C … +400°C с учётом ограничений среды и уплотнений).

Экспертные рекомендации по применению

Подбирайте соответствующую по допуску трубку Ø8 мм и проверяйте толщину стенки по каталогу Swagelok; при монтаже сначала довести гайку до упора вручную, затем докрутить по рекомендации производителя (контрольный шаг — стандартный дополнительный оборот/полн-оборота согласно инструкции для данного размера), избегайте чрезмерной затяжки. Контролируйте состояние обжимных колец при демонтаже — при деформации заменяйте. Для панелей сверяйте диаметр и допустимую толщину монтажного отверстия, проверяйте уплотнение и отсутствие утечек при пневмо- или гидроиспытании. Избегайте применения в средах с абразивными частицами без фильтрации — это критично для герметичности обжима.
