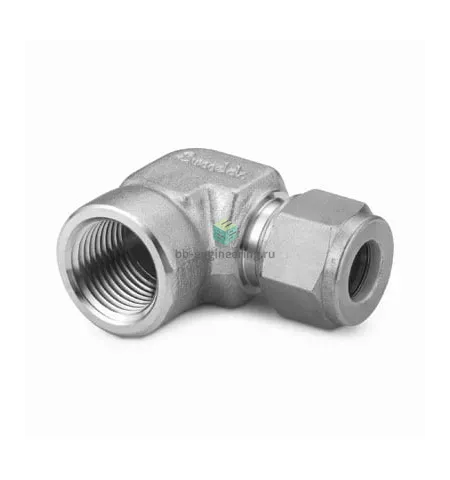

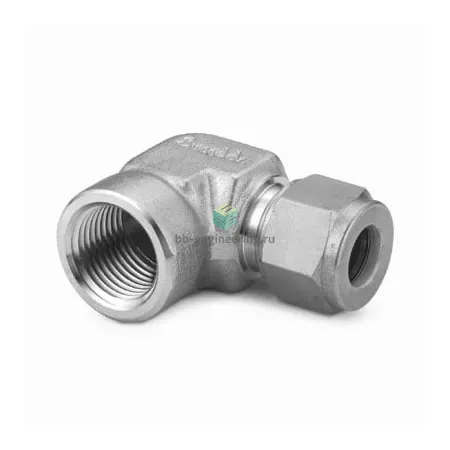

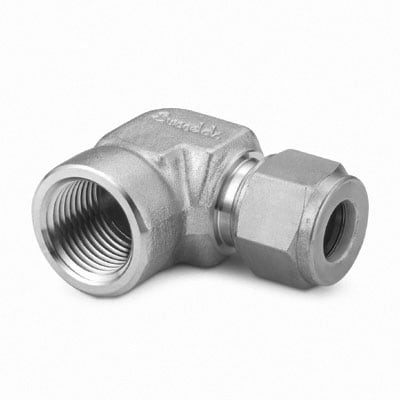

SS-8M0-8-4 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Обжимной угловой штуцер с внутренней резьбой NPT1/4 и под присоединение трубки 8 мм предназначен для герметичных ответвлений в технологических трубопроводах и переносных линиях измерений. Принцип работы основан на механическом обжиме трубки двумя обжимными кольцами и гайкой: при затяжке гайки задняя и передняя кольца смещаются и формируют герметичную посадку на трубке, а резьбовое соединение NPT1/4 уплотняется ФУМ-лентой (PTFE) для предотвращения протечек по резьбе. Материал корпуса — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с газовыми и жидкими средами.

Ключевые особенности конструкции

Конструкция — двухколечный (double ferrule) обжим с гайкой, корпус и фитинговые элементы — нержавеющая сталь AISI 316. Подключения: канал 1 — NPT1/4 (внутренняя коническая резьба, требует уплотнения ФУМ-лентой), канал 2 — трубка Ø 8 мм. Рабочие среды: сжатые газы, технические и технологические жидкости, гидравлика, инертные и агрессивные среды, совместимые с 316 SS. Типичный эксплуатационный диапазон температур — от −60 °C до +260 °C (ограничение по уплотнению PTFE), ориентировочное рабочее давление до ~345 бар (5000 psi) в зависимости от толщины стенки трубки и условий монтажа.

Экспертные рекомендации по применению

Перед монтажом проверить торцовую обработку и отсутствие заусенцев на трубке Ø 8 мм, обеспечить правильную посадку заднего кольца. Резьбу NPT1/4 герметизировать ФУМ-лентой, избегать избыточной намотки. Затягивать по фирменной инструкции: ручная посадка с последующей довороткой ключом до фиксации обжима; контроль герметичности опрессовкой. Для кислородных систем избегать ФУМ-ленты и использовать специальную подготовку. Регулярно инспектировать на вибрации и циклические нагрузки; при сомнениях по давлению опираться на характеристики трубки и производителя фитинга.
