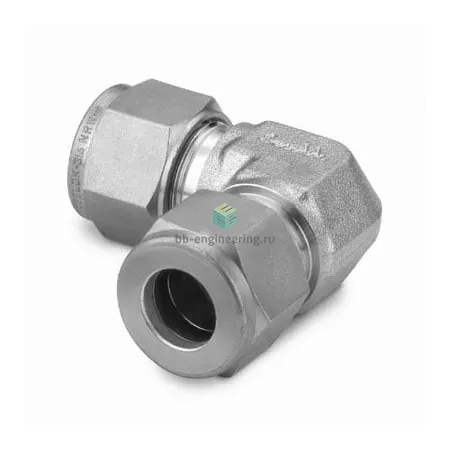

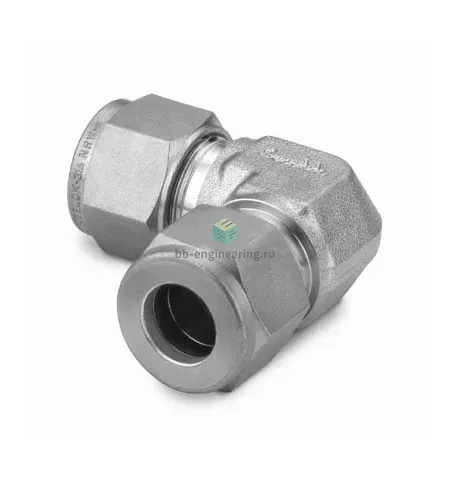

SS-8M0-9 Swagelok - Соединитель угловой обжимной 8 мм, нерж.

Назначение и принцип работы

Обжимной угловой соединитель Swagelok SS-8M0-9 предназначен для создания герметичных ответвлений и поворотных стыков в трубных трассах с трубкой диаметром 8 мм. Устройство решает задачи подвода технологических сред в приборах КИПиА, в системах подачи газа и жидкости, где требуется надежное металлическое уплотнение без применения уплотнительных паст и О‑рингов. Принцип работы — двухкольцевая обжимная конструкция: при затяжке гайки передняя и задняя обжимные втулки (ferrule) последовательно деформируют стенку трубки и фиксируют её, формируя металл‑по‑металлу уплотнение и механическую фиксацию.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством технологических жидкостей и газов. Тип конструкции — двухобжимной (две обжимные кольца + гайка); резьтовое уплотнение отсутствует как отдельный тип, уплотнение обеспечивается обжимом трубы. Применим в широком диапазоне давлений (рабочее давление определяется толщиной стенки и классом трубки; в типичных промышленных применениях — от десятков до нескольких сотен бар при корректной подготовке трубки) и температур — от низкотемпературных до сотен градусов Цельсия, ограниченных рабочей средой и материалом трубки.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии трубки по внешнему диаметру 8 мм и толщине стенки, зачистите и удалите заусенцы, выдерживайте посадочную глубину до упора. Затяжка: сначала до упора от руки, затем дополнительный поворот гайки по рекомендациям производителя (контролируйте по моменту, избегайте перетяжки). Не используйте повторную сборку на деформированной втулке — заменяйте обжимные кольца при демонтаже. Для вибронагруженных трасс добавьте опоры; при средах с высоким потенциалом коррозии проверяйте гальваническую совместимость с соседними материалами. При критических давлении/температурных режимах согласуйте выбор с техническими таблицами Swagelok и опытными данными по трубам.
