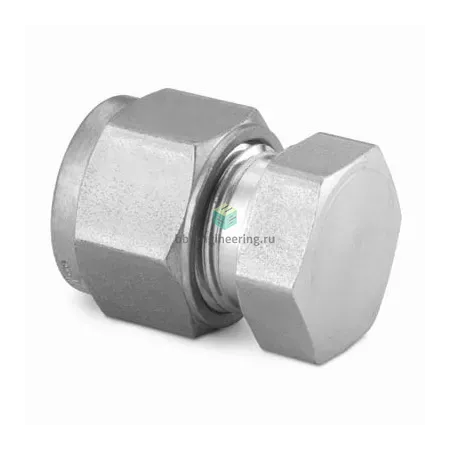

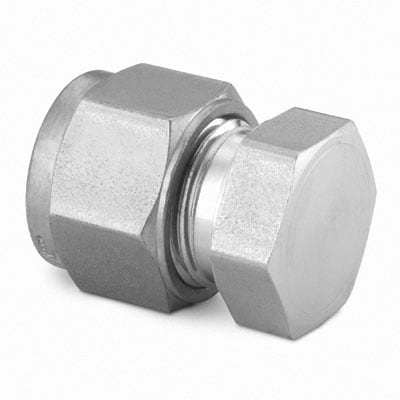

SS-8M0-C Swagelok - Заглушка на трубку обжимная 8 мм, нерж.

Назначение и принцип работы

Обжимная заглушка на трубку для наружного диаметра 8 мм служит для герметичного окончания технологических и контрольно-измерительных линий, изоляции участков при ремонте, опрессовки и промывки. Принцип работы — механическое уплотнение металлических колец (двухобжимная конструкция) при затяжке гайки: передняя и задняя обжимные втулки смещаются и образуют плотный контакт между трубкой и корпусом из нержавеющей стали AISI 316, обеспечивая металло-металлическое уплотнение без применения резиновых уплотнителей (тип уплотнения резьбы: —).

Ключевые особенности конструкции

Корпус и комплект обжимных колец выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в средах воды, паров, инертных и многих агрессивных средах. Конструкция — двухкольцевой Swagelok-тип с гайкой и двумя обжимными кольцами, рассчитана на трубку Ø 8 мм. Диапазон рабочих параметров зависит от трубной стенки и среды; для обжимных арматур Swagelok в аналогичных исполнениях в практике встречаются рабочие давления до нескольких сотен бар и температурные диапазоны от криогенных до сотен °C, ограниченные материалами системы.

Экспертные рекомендации по применению

Используйте трубку Ø 8 мм с ровно отрезанным и фаскованным торцом, удалите заусенцы и загрязнения. Вкрутите гайку до упора вручную, затем затяните ключом рекомендованным моментом — примерно 1¼ оборота после пальцевой затяжки для первоначальной посадки (типичная практика Swagelok); избегайте перетяжки, чтобы не деформировать трубку. При демонтаже инспектируйте и при необходимости заменяйте обжимные кольца. После монтажа выполните проверку герметичности давлением и подбором стенки трубки под рабочие нагрузки и коррозионную совместимость среды.
