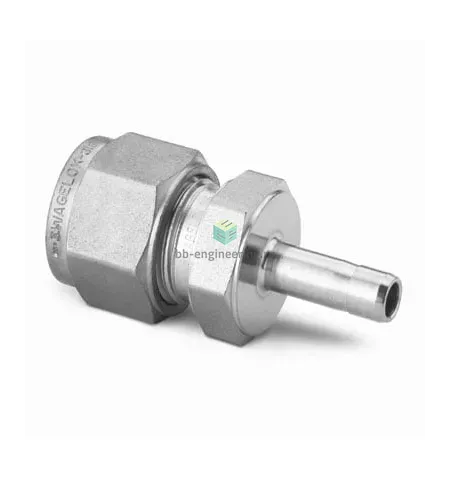

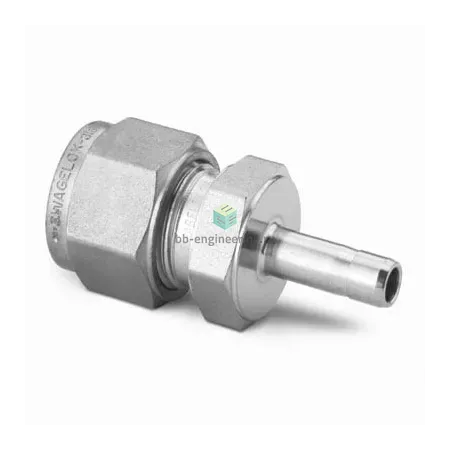

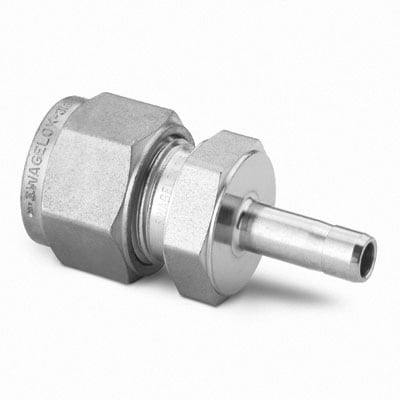

SS-8M0-R-6M Swagelok - Переходник прямой обжимной 8 мм-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-8M0-R-6M предназначен для герметичного перехода между трубкой Ø8 мм и втулкой Ø6 мм в магистралях аналитики, технологического и пневматического оборудования. Конструкция обеспечивает уплотнение за счет двух обжимных колец (феррул) и гайки — при затяжке внешняя и внутренняя феррулы деформируются по трубке, формируя металлометаллическое уплотнение, устойчивое к вибрациям и циклированию нагрузок. Применяется в системах подачи газа и жидкостей, где требуется компактный редуцирующий переход без резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и феррулы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключения: канал 1 — трубка 8 мм, канал 2 — втулка 6 мм. Рабочие среды: нейтральные и агрессивные жидкости, технические газы. При типичных условиях эксплуатации рабочее давление системы определяется характеристиками трубки; для аналогичных Swagelok обжимных соединений ориентировочное рабочее давление до ~6000 psi (≈413 bar) при комнатной температуре, рабочая температура в эксплуатации обычно в диапазоне примерно −54 °C…+204 °C в зависимости от среды и уплотнительных материалов.

Экспертные рекомендации по применению

Подбирайте переходник с учетом наружного диаметра и толщины стенки трубки; используйте трубку Swagelok рекомендованной калибровки. Перед сборкой обеспечьте чистый, ровно отрезанный торец трубки, вставьте трубку до упора во втулку и затяните гайку от руки, затем добрейте момент примерно на 1–1,25 оборота ключом (согласно рекомендациям производителя для данного размера). Избегайте многократной повторной сборки без замены феррул. В критичных приложениях проводите проверку на протечку при рабочем давлении и контролируйте коррозионные воздействия среды.
