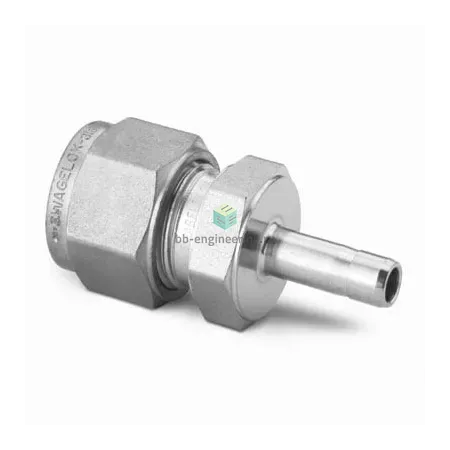

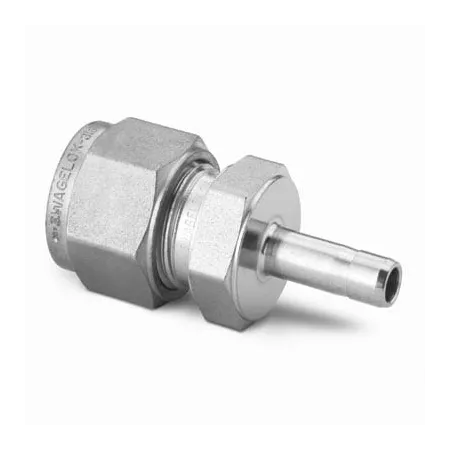

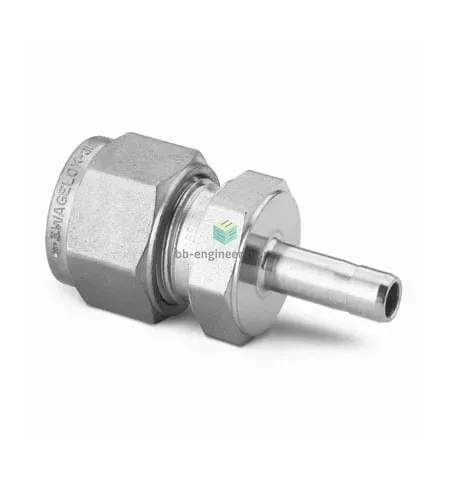

SS-8M0-R-8 Swagelok - Переходник прямой обжимной 8 мм-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok предназначен для соединения трубки Ø 8 мм с присоединением 1/2″ (втулка) в трубопроводах и технологических линиях низкого и среднего давления. Работает по принципу двухобжимного (two‑ferrule) зажимного соединения: при затяжке гайки первичная (задняя) втулка центрирует трубку, вторая (передняя) образует уплотнение металлическим прижатием к поверхности трубки и корпусу, обеспечивая герметичность без применения герметиков на резьбе.

Ключевые особенности конструкции

Корпус и компоненты изготовлены из нержавеющей стали AISI 316, материалы обобщённо — нержавеющая сталь, что обеспечивает коррозионную стойкость для химических, гидравлических и паровых сред. Конструкция — обжим трубки двумя обжимными кольцами и гайкой, закрытая втулочная посадка 1/2″. Тип уплотнения резьбы отсутствует (герметизация достигается обжимом). При использовании рекомендованных трубок и условий допускается эксплуатация в диапазоне температур от примерно −196 °C (криогенные среды при отсутствии уплотнений из эластомеров) до +400 °C; рабочее давление зависит от толщины стенки трубки и условий, типичные практические значения для систем Swagelok — сотни бар при корректно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Подбирайте переходник с учётом типа и толщины стенки трубки Ø 8 мм; применяйте оригинальные втулки и гайки Swagelok. Перед монтажом — ровная торцовка, снятие фаски и удаление заусенцев; соблюдать рекомендуемые моменты затяжки и последовательность обжатия, чтобы исключить протечки. Избегайте повторного многократного использования деформированных втулок — при сомнении заменяйте комплект. Проверяйте химическую совместимость среды с AISI 316 и проводите опрессовку/проверку на герметичность после установки.
