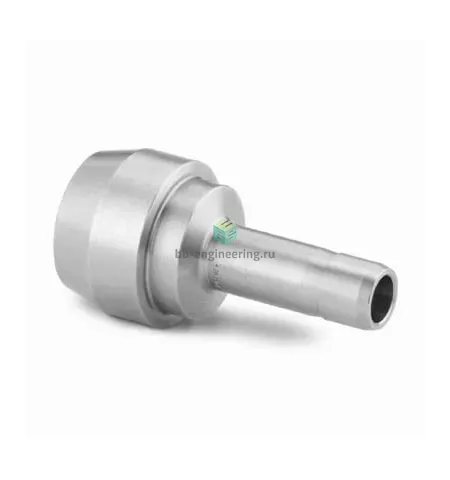

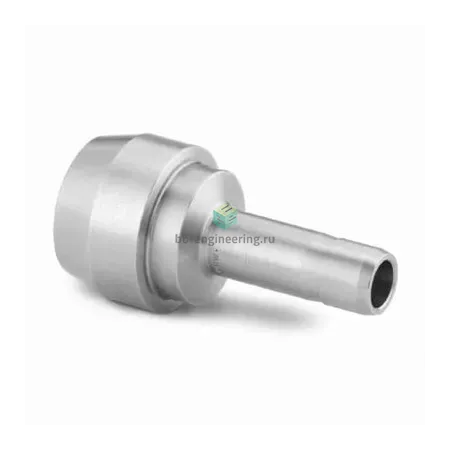

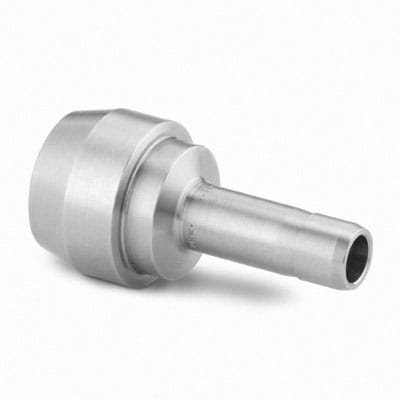

SS-8M1-PC-6M Swagelok - Соединитель прямой втулочный обжимной 8-6 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-8M1-PC-6M предназначен для герметичного соединения трубок Ø8 мм и Ø6 мм в технологических трассах КИПиА, аналитических системах, гидравлике и газовых магистралях. Конструкция — втулочный прямой фитинг с обжимом трубки двумя обжимными кольцами и гайкой — обеспечивает металл‑по‑металлу уплотнение без применения резиновых манжет. При монтаже гайка стягивает переднюю и заднюю втулки на переходной трубке, формируя плотный конусный зажим, который противостоит утечкам и вибрациям при рабочих давлениях до 413 бар (6000 psi) в зависимости от толщины стенки трубки и режима эксплуатации.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами (кислоты, органические растворители, нейтральные газы и жидкости). Соединение рассчитано на переход 8→6 мм (канал 1: 8 мм (втулка); канал 2: 6 мм (втулка)). Отсутствие резьбового уплотнения означает, что герметичность обеспечивается механическим обжатием; это расширяет рабочий температурный диапазон примерно от −196 °C до +232 °C при использовании металла без эластомеров. Фитинг пригоден для чистых сред, сжатых газов, технологических и гидравлических линий при давлениях, которые зависят от материала и толщины трубки.

Экспертные рекомендации по применению

При подборе используйте трубки из нержавеющей стали, соответствующие Ø6 и Ø8 мм с рекомендованной толщиной стенки по таблицам производителя. Перед сборкой отрежьте торец квадратом и удалите задирки; вставьте трубку до упора в корпус, зафиксируйте пальцами и затяните гайку согласно инструкциям Swagelok (следовать рекомендованному числу вращений/крутящему моменту). Осматривайте обжимные кольца на деформацию при демонтаже и заменяйте при наличии повреждений. Избегайте ударных нагрузок, перекоса трубок и термоциклов, превышающих температурную устойчивость AISI 316. После монтажа выполните гидравлическую или пневматическую опрессовку контрольным давлением с запасом безопасности для подтверждения герметичности.
