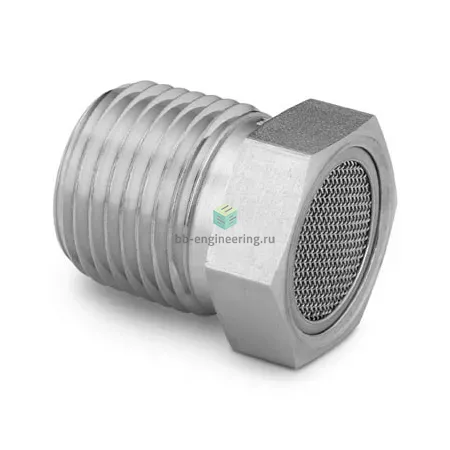

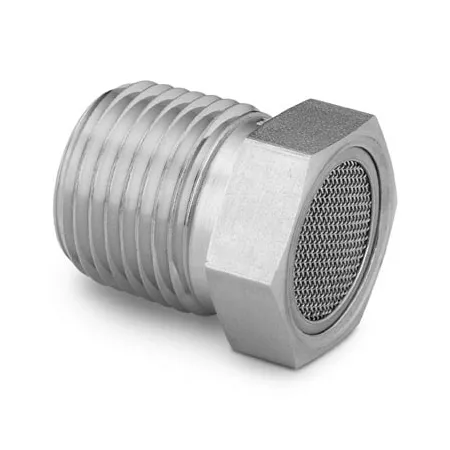

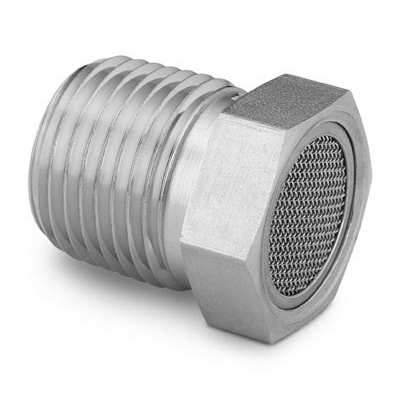

SS-MD-16 Swagelok - Защитный фильтр NPT1, нерж.

Назначение и принцип работы

SS-MD-16 Swagelok — защитный фильтр с резьбовым подключением NPT1 (1" NPT), предназначенный для механической защиты приборов и узлов КИПиА от крупных частиц, капель и мусора в трубопроводах. Конструкция сочетает модуль фильтрации и обжимной фитинг с двухкольцевой системой обжима трубки: поток проходит через фильтрующий элемент и выходит в магистраль через NPT1 с резьбовым уплотнением ФУМ-лентой. Решает задачи предфильтрации перед регуляторами давления, счетчиками и аналитическими датчиками, снижая риск забивки и коррозионных повреждений.

Ключевые особенности конструкции

Корпус и основные узлы изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Обжимная двухкольцевая конструкция обеспечивает надёжное герметичное соединение трубки без сварки или резьбового перехода. Резьба уплотняется ФУМ-лентой, допускающей химическую стойкость и эксплуатацию в широком температурном диапазоне. Применение: жидкие и газовые среды (включая пары и слабые коррозионные агенты). Типичный эксплуатационный диапазон температур и давлений зависит от диаметра трубки и толщины стенки, в типичных системах составляет порядка –50…+250 °C и до нескольких сотен бар (ориентировочно 70–275 bar) при корректном подборе трубки и монтажа.

Экспертные рекомендации по применению

Подбирайте фитинг в соответствии с наружным диаметром и толщиной стенки трубки: корректная посадка обжимных колец критична для герметичности. Перед установкой наносите ФУМ-ленту аккуратно, не допуская попадания в проход фильтра; затягивайте гайку в соответствии с моментами Swagelok для предотвращения деформации. Избегайте абразивных сред без дополнительной фильтрации и проверяйте состояние фильтрующего элемента при пуско-наладке и в плановом обслуживании; при повышенных температурах или агрессивных средах используйте совместимые материалы уплотнений и проверяйте допустимые рабочие параметры системы.
