SS-MD-2 Swagelok - Защитный фильтр NPT1/8, нерж.

Назначение и принцип работы

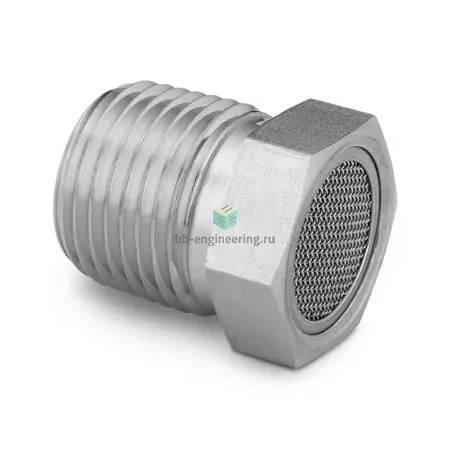

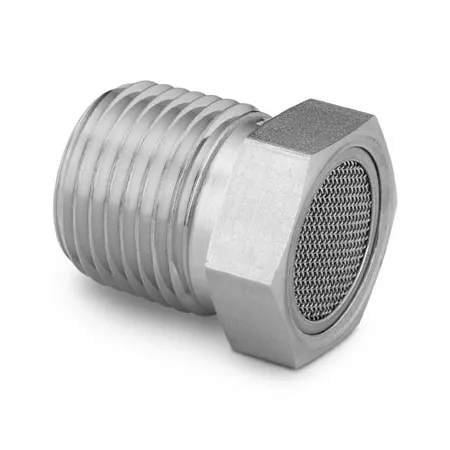

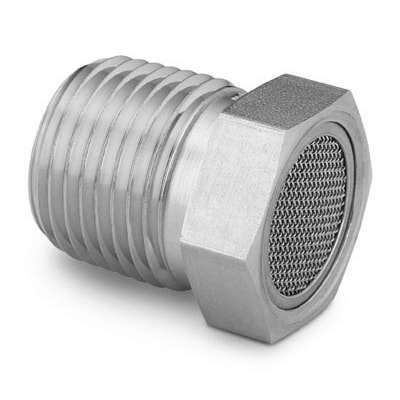

Защитный фильтр SS-MD-2 Swagelok с резьбовым подключением NPT1/8 предназначен для защиты приборов и оборудования от механических загрязнений в трубопроводах технологической и пневматической разводки. Устанавливается в линию перед манометрами, датчиками давления и контроллерами, задерживая твердые частицы и респираты в потоке. Работает по принципу механической фильтрации через встроенный фильтрующий элемент из нержавеющей стали; герметизация резьбового соединения выполняется ФУМ-лентой. Конструкция рассчитана на эксплуатацию в системах низкого и высокого давления при типичном давлении до 414 bar (6000 psi) для соответствующего размеров трубки и на эксплуатационные температуры, ограниченные применяемым уплотнением.

Ключевые особенности конструкции

Корпус и все рабочие детали выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Подсоединение — NPT1/8; соединение трубки — обжимной тип с двумя обжимными кольцами и гайкой, обеспечивающий надежную механическую фиксацию и герметичность без пайки. Резьбовое уплотнение — ФУМ-лента; фильтрующий элемент — нержавеющая сетка/пористый элемент, легко обслуживается и заменяется. Применим для газов и жидкостей (инструментальная вода, неагрессивные нефтепродукты, технические газы). Рекомендуемый температурный диапазон эксплуатации при использовании ФУМ-ленты: примерно −60…+260 °C; допускаемое рабочее давление зависит от комплектации и трубки — до ≈414 bar при соответствии спецификации Swagelok.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки для подтверждения рабочего давления. Перед монтажом нанесите ФУМ-ленту в 2–3 слоя по направлению завинчивания, избегайте попадания ленты в проток фильтра. Для обжимного соединения контролируйте положение первой и второй гильз: предварительное упирание гайки затем окончательная затяжка по рекомендациям производителя. Регулярно инспектируйте фильтрующий элемент и планируйте промывку/замену при падении давления или изменении характеристик потока. Избегайте применения выше температурной границы ФУМ-ленты и агрессивных сред, разрушающих PTFE.
