SS-MD-4 Swagelok - Защитный фильтр NPT1/4, нерж.

Назначение и принцип работы

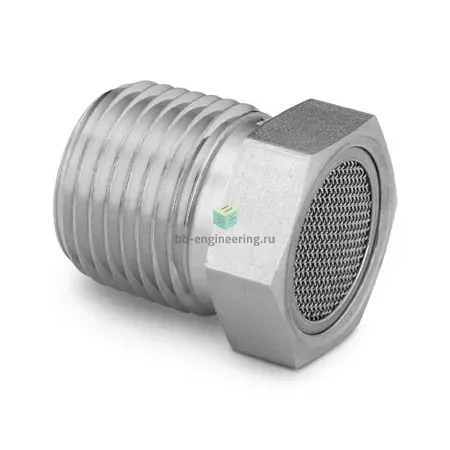

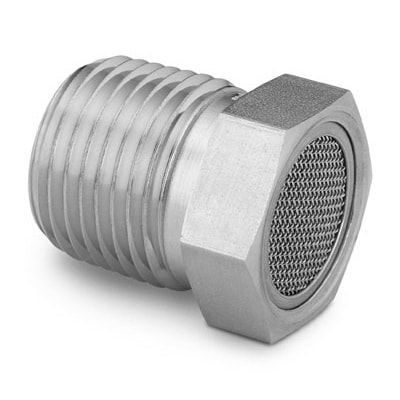

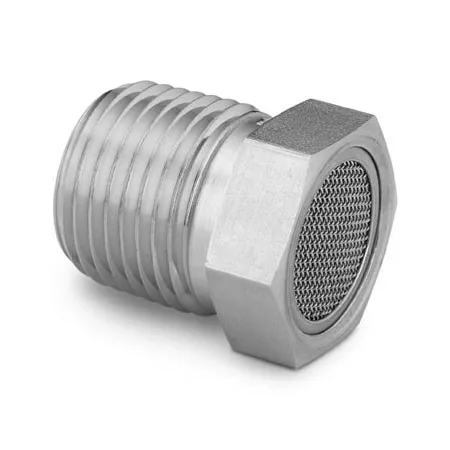

Защитный фильтр SS-MD-4 Swagelok с присоединением NPT1/4 предназначен для защиты приборной и технологической трубопроводной аппаратуры от механических примесей и крупного загрязнения в линиях газа и жидкости. Корпус из нержавеющей стали AISI 316 и конструкция обжимного фитинга с двумя обжимными кольцами и гайкой обеспечивают герметичное подсоединение к трубке Ø6,35 мм (1/4") и к резьбе NPT1/4. Фильтрующий элемент — нержавеющая сетка/спечённая вставка — улавливает частицы, а резьвое уплотнение выполняется ФУМ-лентой (PTFE), что упрощает монтаж и герметизацию в полевых условиях.

Ключевые особенности конструкции

Корпус и внутренние элементы — сталь нержавеющая AISI 316, стойкая к коррозии в агрессивных средах. Обжимная конструкция с двумя кольцами обеспечивает повторяемое и надёжное уплотнение трубки без сварки. Уплотнение резьбы — ФУМ-лента, совместимая с рабочими средами на основе углеводородов и воды. Типичные рабочие диапазоны для подобных изделий: давление до ~200 бар (≈2900 psi) в зависимости от комплектации системы, температурный диапазон при использовании ФУМ-ленты ≈ -60…+200 °C; при применении металлокерамических уплотнителей возможен более широкий температурный режим. Элемент фильтра доступен в разной пористости (порядка 10–100 µm) для адаптации к требуемой чистоте.

Экспертные рекомендации по применению

Подбирайте пористость фильтрующего элемента под допустимую потерю давления и требования очистки. Перед монтажом трубку Ø6,35 мм обрезать перпендикулярно, снять фаску по инструкции Swagelok; при установке гайку затянуть вручную и далее пройти 1–1,25 оборота гаечным ключом согласно рекомендациям производителя для двухобжимного фитинга. Не использовать избыточного количества ФУМ-ленты, не допускать попадания стружки и грязи в седло при сборке. Регулярно проверять перепад давления на фильтре и своевременно проводить обратную промывку или замену элемента; не эксплуатировать при превышении допустимого давления и при агрессивных средах без проверки совместимости материалов.
