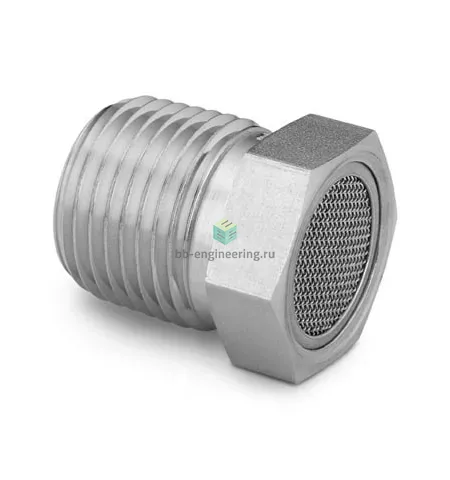

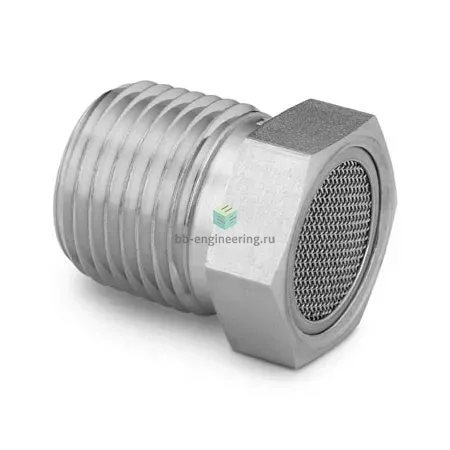

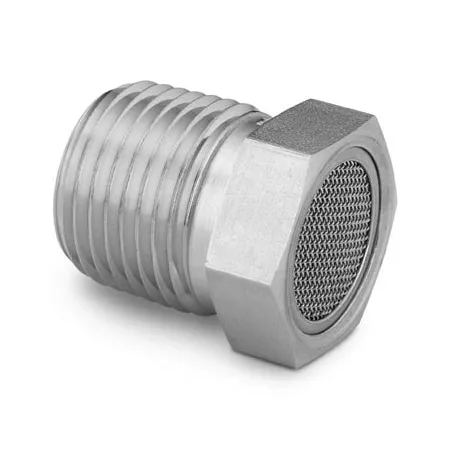

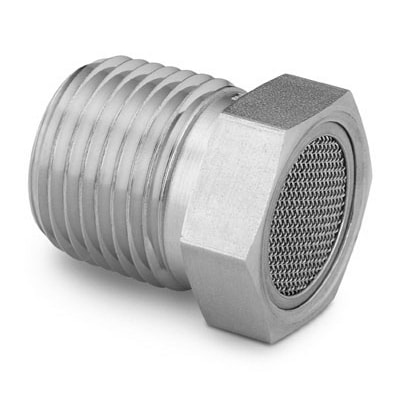

SS-MD-8 Swagelok - Защитный фильтр NPT1/2, нерж.

Назначение и принцип работы

Защитный фильтр Swagelok с подключением NPT1/2 предназначен для защиты приборов и элементов трубопровода от механических загрязнений и попадания крупной фазы перед чувствительными компонентами КИПиА (регуляторы, датчики давления, расходомеры). Принцип работы — механическая задержка частиц в компактном сетчатом или перфорированном элементе корпуса из нержавеющей стали AISI 316; фильтр устанавливается в технологическую линию через резьбовое соединение NPT1/2 с уплотнением ФУМ‑лентой, а подвод/отвод обеспечивается обжимным соединением с двумя обжимными кольцами и гайкой для трубок стандарта Swagelok.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, общая материальная группа — сталь нержавеющая, обеспечивает устойчивость к коррозии в агрессивных средах. Соединение: резьба NPT1/2 с уплотнением ФУМ‑лентой (PTFE) для герметичности; трубное подключение — обжимной тип с двумя конусными обжимными кольцами и гайкой, обеспечивающими металлическое уплотнение без дополнительных уплотнителей. Рабочие среды: сжатые газы, топливные и технологические жидкости, вода, масла и многие химреагенты совместимые с AISI 316. Ориентировочный диапазон рабочих давлений соответствует типовым значениям для обжимных соединений Swagelok (до сотен бар при правильном подборе диаметра трубки); температурная стойкость ограничена применением ФУМ‑ленты (работоспособность уплотнения до ≈200–260 °C в зависимости от состава).

Экспертные рекомендации по применению

Выбирайте фильтр с учётом внутреннего прохода и размера трубки: NPT1/2 обеспечивает совместимость с переходниками и адаптерами Swagelok. При монтаже используйтe рекомендованную последовательность сборки Swagelok для двухкольцевых обжимных фитингов, избегайте перекоса и загрязнения торцов трубки — задиры и заусенцы нарушают герметичность. Наносите ФУМ‑ленту в 1,5–2 оборота по направлению резьбы, не допуская попадания ленты внутрь потока. Проверяйте систему давлением испытания (вода или азот) на 1,5·рабочего и контролируйте отсутствие протечек при пуске. Типичные ошибки: перетягивание гайки, неверный подготовленный торец трубы, отсутствие очистки фильтрующего элемента при регламентном обслуживании.
