Описание
Пнемоцилиндры серии 1390, 1391, 1392 производятся в соответствии со стандартом ISO 15552, полностью соответствуют стандартам VDMA 24562 и CNOMO/AFNOR 49003 и полностью взаимозаменяемы с цилиндрами других производителей. Пришли на смену разработанным ранее моделям серий 1319-1321, 1386-1388, 1396-1398.
Пневмоцилиндры предназначены для универсального применения. Крышки и профиль выполнены из алюминиевого сплава, шток из нержавеющей стали, втулка штока - из самосмазывающейся спеченной бронзы
Все модели оснащены встроенным пневматическим демпфированием, позволяющим безударно снизить скорость движения поршня в крайних положениях (снижает влияние ударных нагрузок при больших скоростях и усилиях). Отличаются повышенной жесткостью конструкции при небольшом весе.
Размеры пневмоцилиндров:

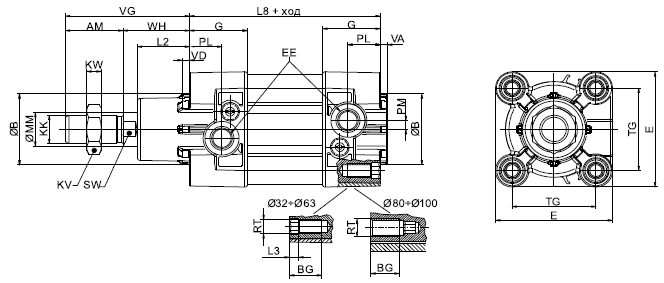

- Базовое исполнение (01):
- Исполнение с проходным штоком:
Таблица диаметров
|
Код для заказа пневмоцилиндров:
| 1 | - | 2 | - | 3 | - | 4 | - | 5 |
| 1391 | 63 | 0500 | 01 |
| 1 | Модель пневмоцилиндра |
1390 - с магнитом в поршне, хромированный шток 1391 - с магнитом в поршне, нержавеющий шток 1392 = без магнита в поршне, хромированный шток |
| 2 | Диаметр поршня | 32, 40, 50, 63, 80, 100, 125, 160, 200 мм |
| 3 | Ход (рекомендуемые варианты) | От 0 до 150 мм с шагом 25 мм От 151 до 500 мм с шагом 50 мм От 501 до 1000 мм с шагом 100 мм ПРИМЕЧАНИЕ: максимальный ход - 2800 мм |
| 4 | Исполнение |
01 = базовое 02 = исполнение с проходным штоком G = тандем с общим штоком F = тандем с независимыми штоками D = оппозитный тандем с общим штоком Е = оппозитный тандем с независимыми штоками |
| 5 | Опции (только для исполнений 01 и 02) | Пропустить, если нет опций Р - с уплотнениями из полиуретана (-30... +80 °С) V - с уплотнениями из FPM (-5... + 150 °С) и алюминиевым поршнем для модели без магнита и (-5... +80 °С) и алюминиевым поршнем для модели с магнитом К - поршень из алюминия (только для цилиндров Ø от 32 до 100 мм. Цилиндры Ø от 125 до 200 мм имеют поршни из алюминия по умолчанию) В - с удлиненным штоком для установки фиксатора штока 1320.0.51 BS (только для базового исполнения 13_ .0.ход. 01), фиксатор заказывается отдельно R - в сборе с металлическим скребком на штоке (Ø 32-100) Q - в сборе с пластиковым скребком на штоке (Ø 32-100) L - с уплотнениями для низких температур (-50°) (Ø 32-100) |
Примечание:
- все цилиндры поставляются в комплекте с гайкой штока;
- принадлежности заказываются отдельно.
