Описание SV-C-HS-53C-08
Распределитель джойстик золотникового типа.
| Модель | A | B | C | D | E | F | G | H | I | J | L | K | M | N | O | P | Q |
| SV-C-H-52-06 | 76 | 56,5 | 31,5 | 22 | 95 | 6,5 | 66,5 | 18 | 20 | 36 | 21 | 35 | 21 | G1/8 | G1/8 | 4,3 | - |
| SV-C-H-52-08 | 76 | 56,5 | 31,5 | 22 | 95 | 6,5 | 66,5 | 18 | 20 | 36 | 21 | 35 | 21 | G1/8 | G1/4 | 4,3 | 1,5 |
| SV-C-HS-53-08 | 95 | 75,5 | 31,5 | 22 | 95 | 6,5 | 85,5 | 18 | 20 | 36 | 21 | 35 | 21 | G1/8 | G1/4 | 4,3 | 1,5 |
| SV-C-H-53-08 | 95 | 75,5 | 31,5 | 22 | 95 | 6,5 | 85,5 | 18 | 20 | 36 | 21 | 35 | 21 | G1/8 | G1/4 | 4,3 | 1,5 |
| SV-D-H-52-08 | 96 | 72 | 40 | 27 | 100 | 7,5 | 84 | 18 | 24 | 45 | 24 | 40 | 27 | G1/4 | G1/4 | 4,3 | - |
| SV-D-H-52-10 | 96 | 72 | 40 | 27 | 100 | 7,5 | 84 | 18 | 24 | 45 | 24 | 40 | 27 | G1/4 | G3/8 | 4,3 | 1,5 |
| SV-D-HS-53-10 | 115 | 91 | 60 | 27 | 100 | 7,5 | 103 | 18 | 24 | 45 | 24 | 40 | 27 | G1/4 | G3/8 | 4,3 | 1,5 |
| SV-D-H-53-10 | 115 | 91 | 60 | 27 | 100 | 7,5 | 103 | 18 | 24 | 45 | 24 | 40 | 27 | G1/4 | G3/8 | 4,3 | 2 |
| SV-E-H-52-15 | 126 | 102 | 55,5 | 34 | 110 | 7,5 | 114 | 18 | 28 | 63 | 36 | 50 | 35 | G1/2 | G1/2 | 5,5 | - |
| SV-E-HS-53-15 | 147 | 123 | 76,5 | 34 | 110 | 7,5 | 135 | 18 | 28 | 63 | 36 | 50 | 35 | G1/2 | G1/2 | 5,5 | - |
| SV-E-H-53-15 | 147 | 123 | 76,5 | 34 | 110 | 7,5 | 135 | 18 | 28 | 63 | 36 | 50 | 35 | G1/2 | G1/2 | 5,5 | - |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SV-C-HS-53C-08 Пневмораспределитель джойстик,схема работы 5/3,G 1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SV-C-HS-53C-08
Характеристики клапанов
Функция клапана
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее

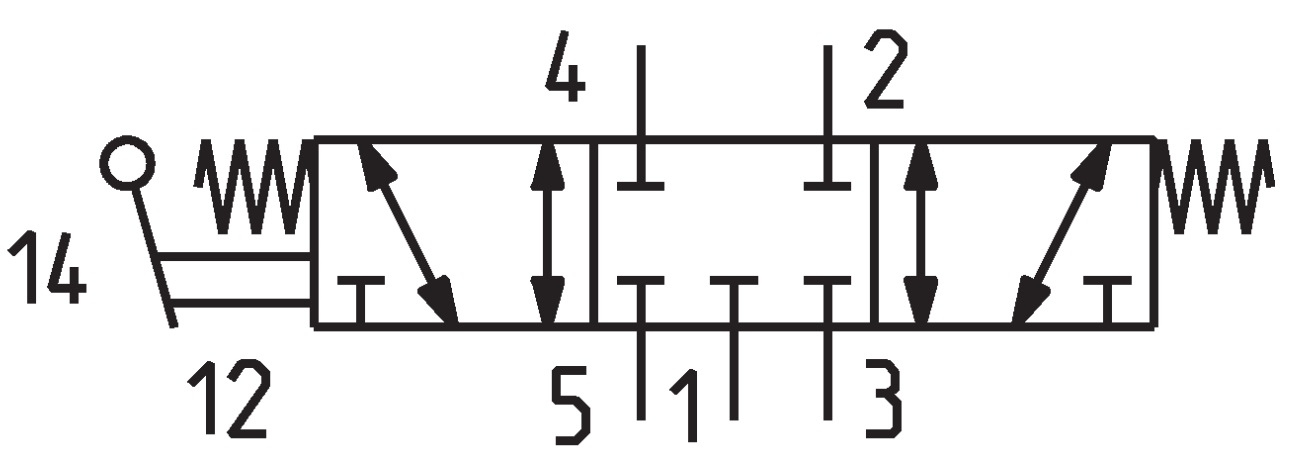

5/3 закрыт в средней позиции моностабильный
Тип управления
ручной
Управляющий элемент
- тумблер боковой
Общие характеристики
Типоразмер
2 (22 мм)
Подключение
G1/4
Вход (канал 1/P)
- G1/4
Выход (каналы 2/A, 4/B)
- G1/4
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- G1/8
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 0 ÷ 8 бар
Макс. вязкость
- 20 сСт
