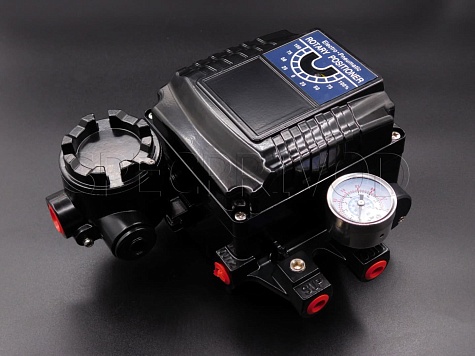

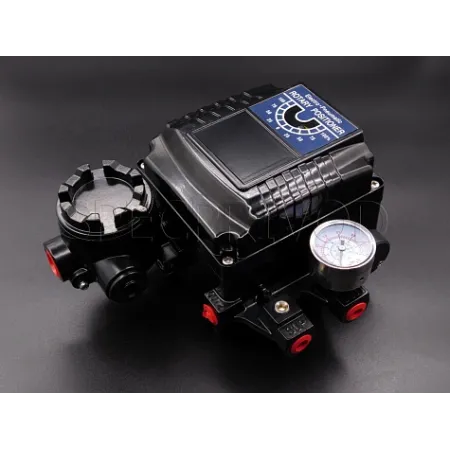

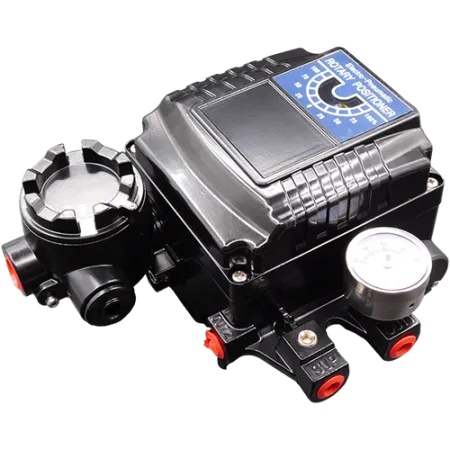

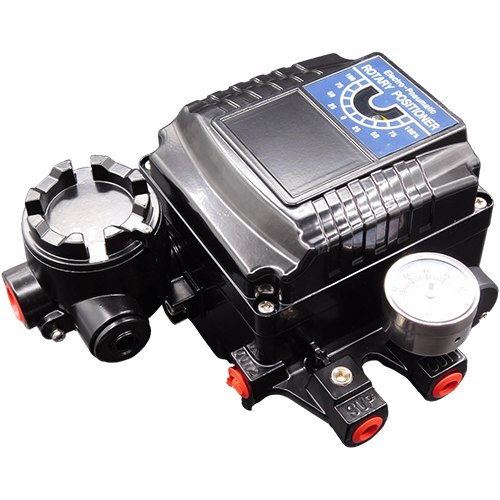

Описание SV-YT-1000R
Электропневматический позиционер предназначен для управления подачей сжатого воздуха к исполнительному устройству таким образом, чтобы обеспечить соответствие между величиной электрического тока на входе позиционера и углом отклонения рычага обратной связи, соединенного с исполнительным устройством. Позиционер применяется для пропорционального управления перемещением исполнительных устройств как с малым линейным ходом, например, клапанов мембранного типа, так и с вращательным движением, например, крановых задвижек трубопроводов.
Технические характеристики
| Модель | SV-YT-1000L | SV-YT-1000R | ||
| Тип действия | Одностороннее | Двустороннее | Одностороннее | Двустороннее |
| Управляющий сигнал | 4 - 20 мА | |||
| Входное сопративление | 250 ± 15 Ом | |||
| Давление воздуха питания | 1.4 - 7 Бар | |||
| Угол полного поворота | - | 90° | ||
| Длина рычага | 10 - 150 мм | - | ||
| Присоединение воздуховодов | 1/4" | |||
| Присоединение манометра | 1/8" | |||
| Кабельный ввод | 1/2" | |||
| Потребление воздуха | 3 л/мин (при 1.4 Бар) | |||
| Прорпускная способность | 80 л/мин (при 1.4 Бар) | |||
| Материал корупуса | Алюминий с полимерным покрытием | |||
| Степень защиты | IP66 | |||
| Вес | 2.8 кг | |||
| Опции | ||||
| Диапазон рабочих температур | Стандарт: -20°С ~ +70°C | |||
| Повышенный: -20°С ~ +120°C | ||||
| Пониженный: -40°С ~ +70°C | ||||
| Обратная связь | Стандарт: без обратной связи | |||
| С обратной связью 4 - 20 мА | ||||
Габаритные и присоединительные размеры
Схемы подключения YT-1000 к пневмоприводам серии RAT и RST
Пример присоединения YT-1000 к пневмоприводам серии RAT и RST
Автор
Антон Бобров
Характеристики SV-YT-1000R
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 90 °
- поворотный
- 1.4 ÷ 7 бар
- -20 ÷ 70 °C
