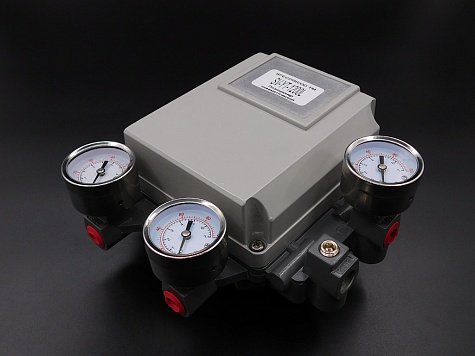

Описание SV-YT-1200L
Пневматический позиционер серии YT-1200 предназначен для точного управления ходом клапана в ответ на входящий сигнал в виде воздушного потока давлением 0.2 - 1 Бар. Данная серия применяется на взрывоопасных объектах, где необходимо исключить использование электросигнала.
Технические характеристики
| Модель | SV-YT-1200L | SV-YT-1200R | ||
| Тип действия | Одностороннее | Двустороннее | Одностороннее | Двустороннее |
| Давление входного сигнала | 0.2 - 1 Бар | |||
| Давление воздуха питания | 1.4 - 7 Бар | |||
| Угол полного поворота | - | 90° | ||
| Длина рычага | 10 - 150 мм | - | ||
| Присоединение воздуховодов | 1/4" | |||
| Присоединение манометра | 1/8" | |||
| Потребление воздуха | 3 л/мин (при 1.4 Бар) | |||
| Прорпускная способность | 80 л/мин (при 1.4 Бар) | |||
| Материал корупуса | Алюминий с полимерным покрытием | |||
| Степень защиты | IP66 | |||
| Вес | 2.8 кг | |||
| Опции | ||||
| Диапазон рабочих температур | Стандарт: -20°С ~ +70°C | |||
| Повышенный: -20°С ~ +120°C | ||||
| Пониженный: -40°С ~ +70°C | ||||
| Обратная связь | Стандарт: без обратной связи | |||
| С обратной связью 4 - 20 мА | ||||

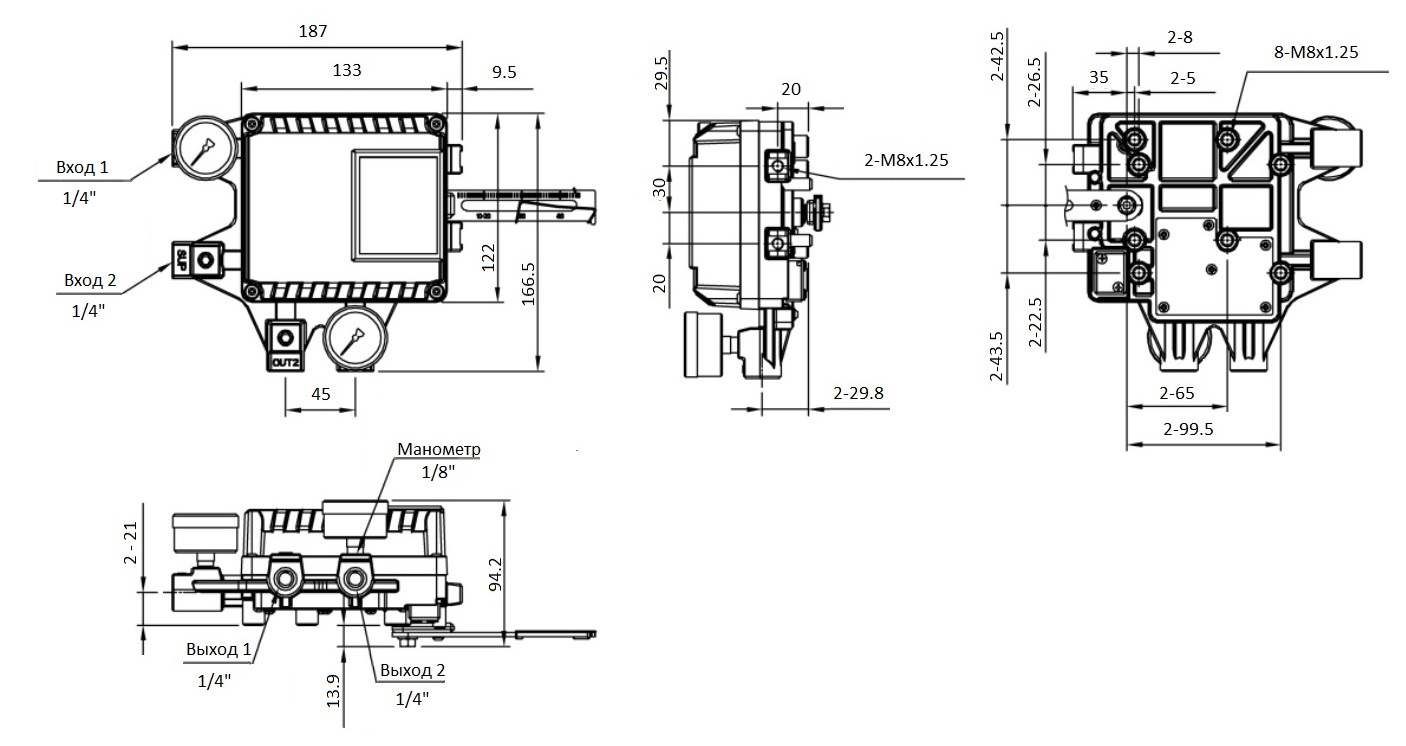

Габаритные и присоединительные размеры
Автор
Антон Бобров
Характеристики SV-YT-1200L
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- линейный
- 1.4 ÷ 7 бар
