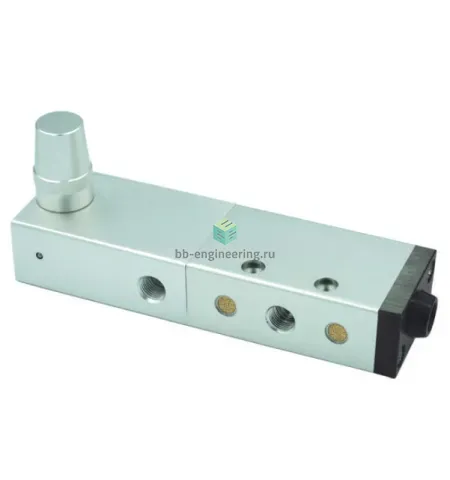

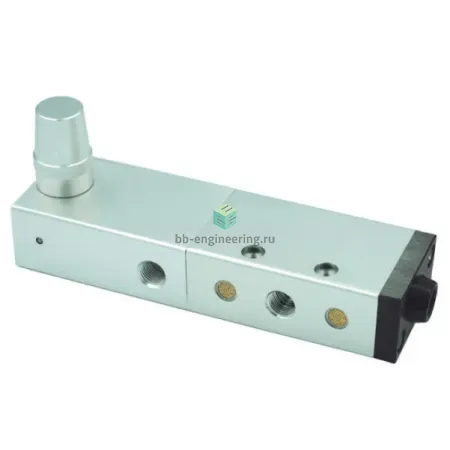

    TDV38-033 CAMOZZI - Клапан выдержки времени 1 ÷ 50 с, G1/8, 500 л/мин, пневматический возврат

    Написать отзыв
    274467
    ПроизводительCAMOZZI
    Функция клапана: 3/2 НЗ с задержкой открытия и пневмовозвратом • Стандартный номинальный расход: 500л/мин • Подключение: G1/8 • Материал корпуса: алюминий
    + −
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание TDV38-033

    Серия TDV реализует "под ключ" простую задачу выдержки времени при срабатывании приводов с пневматическим управлением. Дроссель расположен на корпусе распределителя и защищен колпачком.

    • Распределитель выдержки времени под ключ
    • Пружинный или пневматический возврат
    • Регулировка задержки включения от 1 до 50 секунд в версии с пневматическим возвратом

    Краткая методика настройки после сборки схемы:

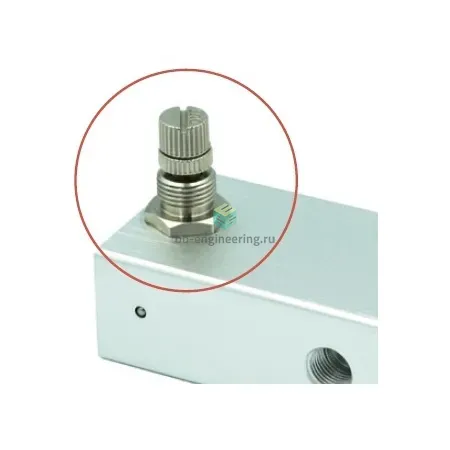

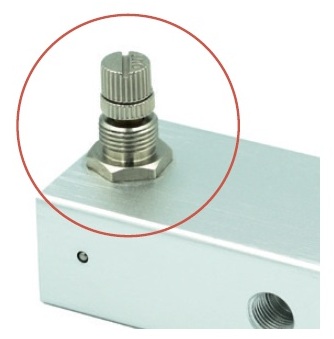

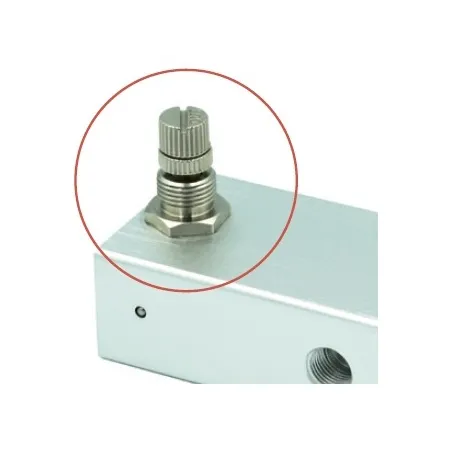

    1. Открутить защитный колпачок дросселя.
    2. Закрутить дроссель по часовой стрелке до полностью закрытого состояния.

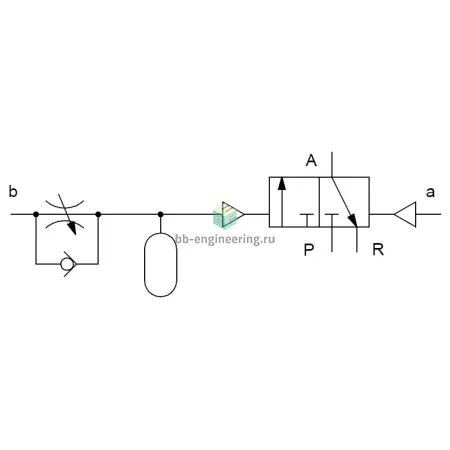

    3. Открутить против часовой стрелки на 3.5 оборота. Данная позиция дросселя будет соответствовать самой длиннойзадержке около 30 секунд для распределителя с настройкой пневматического возвратного сигнала (канал управления a − смотри схему ниже) на 2.0 бар, и около 50 секунд для распределителя с настройкой пневмопружины на 4.0 бара
    4. От состояния дросселя по пункту 3 у пользователя в распоряжении один полный оборот, позволяющий уменьшать время задержки до одной секунды.

    ПРИМЕЧАНИЕ:

    *Рекомендуемый диапазон настройки пневмопружины от 2.0 до 4.0 бар.

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара TDV38-033 CAMOZZI - Клапан выдержки времени 1 ÷ 50 с, G1/8, 500 л/мин, пневматический возврат на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики TDV38-033

    Характеристики клапанов
    Функция клапана
    3/2 НЗ с задержкой открытия и пневмовозвратом
    Пилотное давление
    2 ÷ 4 бар
    Расходные характеристики
    Стандартный номинальный расход
    500 л/мин
    Общие характеристики
    Настраиваемое время задержки
    • 1 ÷ 50
    Тип сброса
    пневматический сигнал
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Условия эксплуатации
    Рабочее давление
    • 2 ÷ 10 бар
    Рабочая температура
    • -5 ÷ 60 °C
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    бутадиен-нитрильный каучук (NBR)
    Идентификационные данные
    Производитель
    CAMOZZI
    Артикул
    TDV38-033
    Ед. изм.
    шт.
