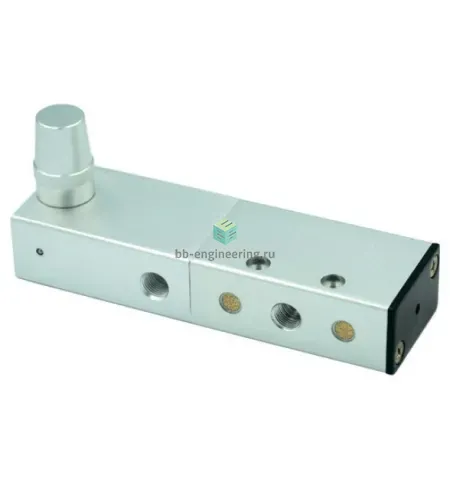

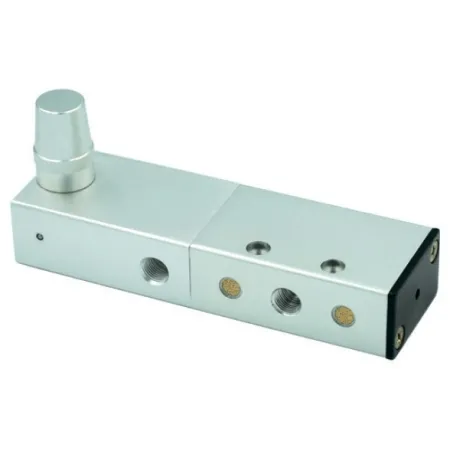

Описание TDV38-035
Серия TDV реализует "под ключ" простую задачу выдержки времени при срабатывании приводов с пневматическим управлением. Дроссель расположен на корпусе распределителя и защищен колпачком.
- Распределитель выдержки времени под ключ
- Пружинный или пневматический возврат
- Регулировка задержки включения от 1 до 50 секунд в версии с пневматическим возвратом

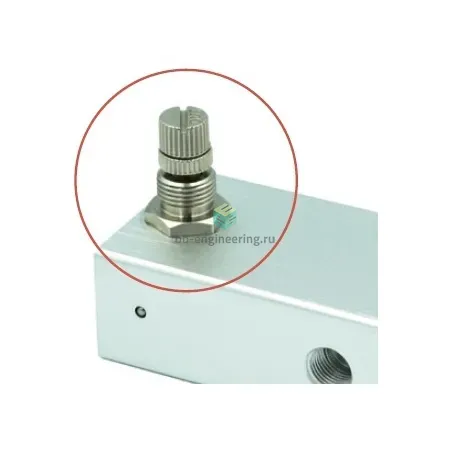

Краткая методика настройки после сборки схемы:
- Открутить защитный колпачок дросселя.
- Закрутить дроссель по часовой стрелке до полностью закрытого состояния.
- Открутить против часовой стрелки на 2.75 оборота, данная позиция дросселя будет соответствовать самой длинной задержке около 30 секунд.
- От состояния дросселя по пункту 3 у пользователя в распоряжении один полный оборот, позволяющий уменьшать время задержки до одной секунды.
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара TDV38-035 CAMOZZI - Клапан выдержки времени 1 ÷ 30 с, G1/8, 500 л/мин, пружинный возврат на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики TDV38-035
Характеристики клапанов
Функция клапана
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее

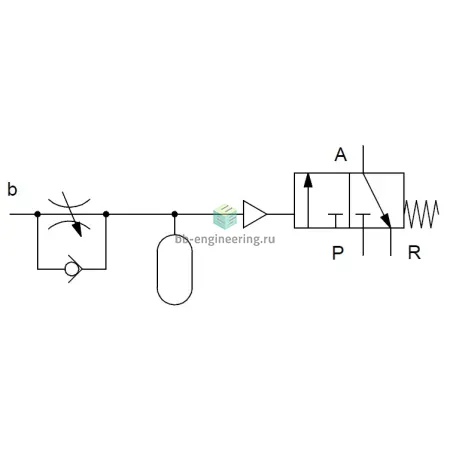

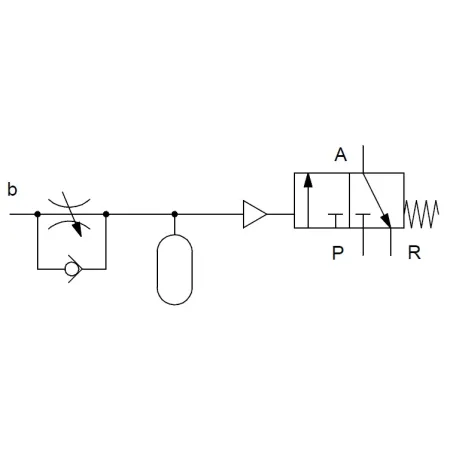

3/2 НЗ с задержкой открытия
Расходные характеристики
Стандартный номинальный расход
500
л/мин
Общие характеристики
Настраиваемое время задержки
- 1 ÷ 30
механическая пружина
Условия эксплуатации
Рабочее давление
- 2 ÷ 10 бар
Рабочая температура
- -5 ÷ 60 °C
