Описание CGC-100

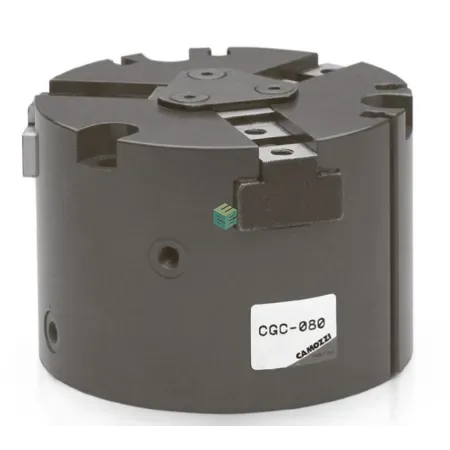

3-х кулачковый захват Серия CGC поставляется 5-ти типоразмеров. Эти захваты имеют компактную конструкцию, позволяющую сочетать широкий диапазон захвата со значительным зажимным усилием. Поршень оснащен постоянным магнитом, работающим в паре с датчиками перемещения Серия CSB. Датчики устанавливаются в U-образные канавки на корпусе и по- зволяют определить в каком положении находится захват: открытом или закрытом.
Особенности:
- Компактная конструкция
- Большое захватное усилие
- Широкий диапазон захвата
Автор
Антон Бобров
Характеристики CGC-100
- 3
- 1 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.05 мм
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:8:4]
- 2 ÷ 7 бар
- 5 ÷ 60 °C
- любое
