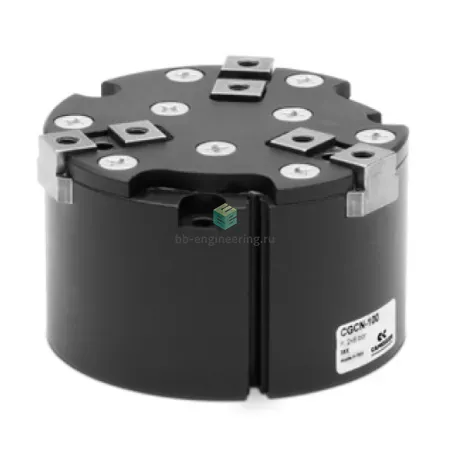

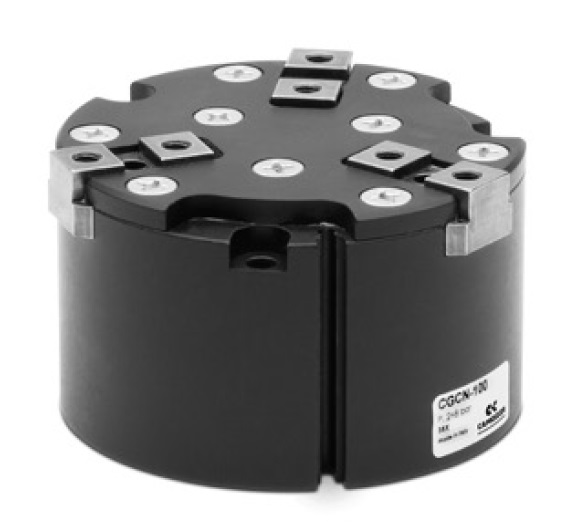

Описание CGCN-100
Новая серия пневматических захватов CGCN доступна в 5 размерах (50, 64, 80, 100, 125). Компактная конструкция позволяет обеспечить высокое усилие захвата и длинные перемещения при небольших размерах.
Благодаря встроенному в поршень захвата постоянному магниту магнитные датчики положения Серии CSD могут быть установлены в канавки на корпусе.
Особенности:
- Компактная конструкция
- 3 самоцентрирующиеся губки
- IP40
- Пневматическое подключение с торца
- Длинный ход
- В соответствии с директивой ROHS
- Без использования PTFE, силикона и меди
Автор
Антон Бобров
Характеристики CGCN-100
- 3
- 2 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.05 мм
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- 5 ÷ 60 °C
- любое
