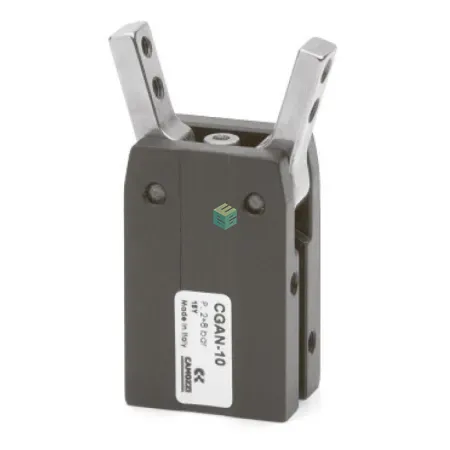

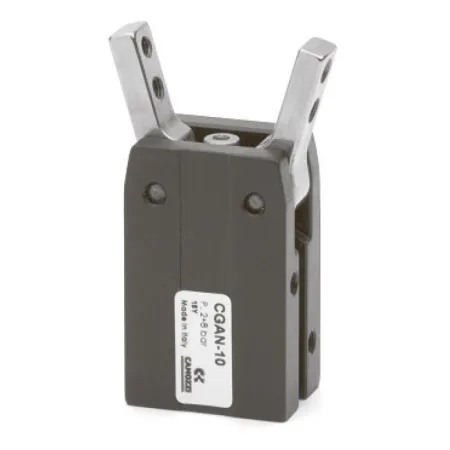

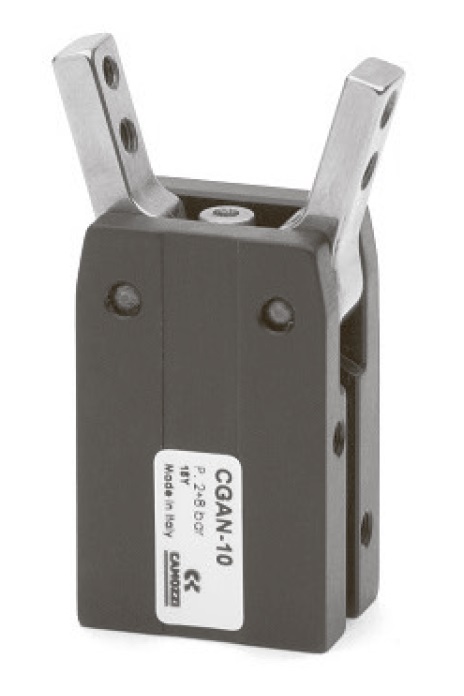

Описание CGAN-10
Угловые захваты Серии CGAN доступны в 5 размерах. Благодаря углу раскрытия от -10° до 30° захваты Серии CGAN гарантируют быстрый и эффективный захват даже в ограниченном рабочем пространстве. Компактная конструкция и используемые материал делают этот захват максимально удобным для применений, требующих высокой точности и повторяемости положения, таких как перенос, захват и размещение или захват и удержание.
Точки крепления с трех разных сторон корпуса захвата и простой монтаж с помощью дополнительного адаптера обеспечивают гибкость при установке этих устройств даже в тех секторах промышленности, где требуется обеспечить высокий уровень эффективности производства, таких как сборка, упаковка и производство продуктов питания и напитков.
Особенности:
- Облегченная компактная конструкция
- Гибкий монтаж
- Крепление с трех сторон
- Высокая скорость захвата и раскрытия
- Определение положения с помощью магнитных датчиков положения серии CSD
Характеристики CGAN-10
- 2
- 3 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.05 °
- 10.5 Н
- 14 Н
- внутренняя резьба и центрирующая втулка
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- -5 ÷ 60 °C
- любое
