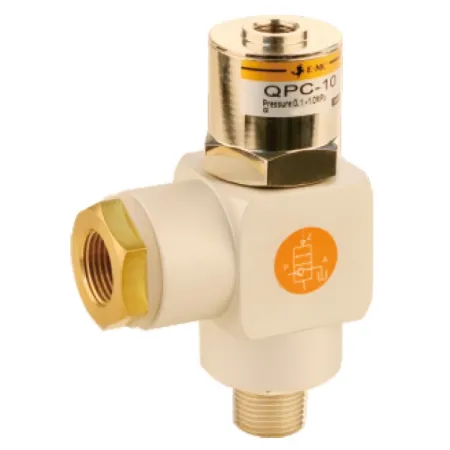

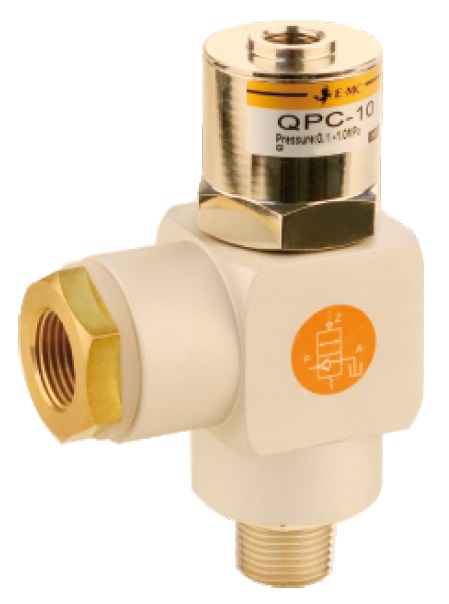

QPC-10 EMC - Управляемый обратный клапан однонаправленный G3/8

Назначение и принцип работы

Управляемый обратный клапан 2/2 НЗ однонаправленный предназначен для предотвращения обратного потока в пневмосистемах и удержания нагрузки в исполнительных механизмах при отсутствии пилотного сигнала. Клапан с условным подключением G3/8 и подводом пилотного воздуха G1/4 работает на сжатом воздухе (ISO 8573-1:2010 [7:4:4]) в диапазоне рабочего давления 1 ÷ 10 бар и температуре от −20 до 70 °C. В нормальном состоянии поток перекрыт в одну сторону; при подаче пилота происходит открытие седла и пропуск рабочего потока. Максимальная частота переключения — 0.5 Гц, поэтому изделие рассчитано на медленные циклы и удержание положения, а не на высокочастотные переключения.

Ключевые особенности конструкции

Корпус изготовлен из алюминия, что обеспечивает малый вес и коррозионную стойкость в обычных пневмосредах. Тип исполнения — пилотно-управляемый однонаправленный 2/2 НЗ; внутренние уплотнения совместимы с индустриальными компрессорными маслами и воздухом, рекомендованы фильтрация и осушка согласно классу качества воздуха. Рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:4:4]. Диапазон давлений 1–10 бар и допустимая температура −20…70 °C определяют область применения в общепромышленных пневмосистемах; макс. частота 0.5 Гц ограничивает применение при циклических нагрузках.

Экспертные рекомендации по применению

При подборе обеспечьте пилотное питание через G1/4 стабильным давлением в пределах рабочего диапазона и минимизируйте утечки в контроле пилота. Устанавливайте фильтр и влагосборник (рекомендованныe ступени фильтрации перед клапаном) и соблюдайте класс чистоты воздуха; при необходимости используйте смазку, совместимую с уплотнениями. Избегайте перегрузок частотой >0.5 Гц и кратковременных давлений выше 10 бар. Монтируйте так, чтобы была доступна пробка пилота и обеспечен сток конденсата; перед вводом в эксплуатацию проверяйте герметичность резьб G3/8 и G1/4 и корректность направления потока.
