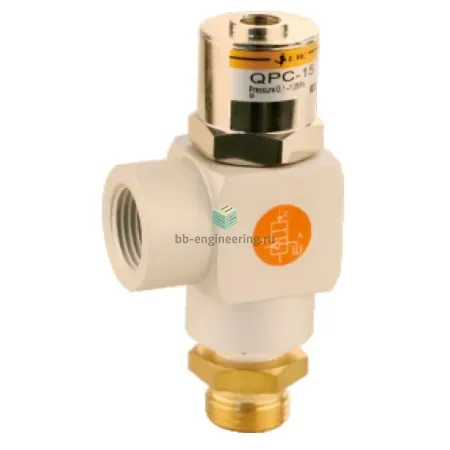

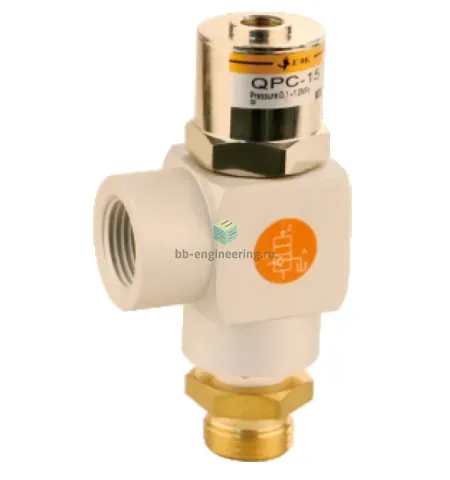

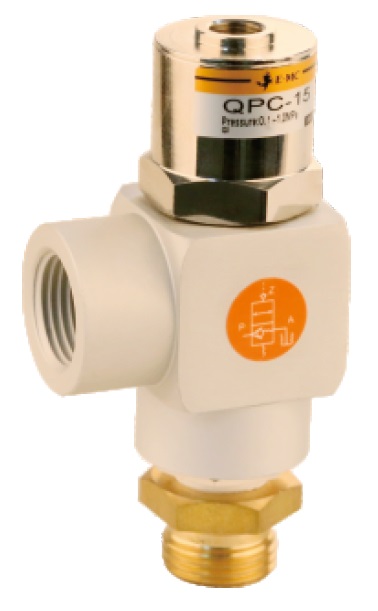

QPC-15 EMC - Управляемый обратный клапан однонаправленный G1/2

Назначение и принцип работы

Управляемый однонаправленный 2/2 НЗ клапан предназначен для предотвращения обратного потока и дистанционного управления потоком сжатого воздуха в технологических и пневматических системах. В нормальном (без управляющего сигнала) состоянии проход перекрыт в одном направлении; подача пилотного воздуха через порт G1/4 открывает проход между подключением G1/2 и выходом. Применяется в линиях управления, разгрузки, защиты исполнительных механизмов и предотвращения обратного давления при рамках рабочего давления 1–10 бар и температуре среды от −20 до +70 °C. Максимальная частота переключения 0.5 Гц ограничивает применение в режимах быстрого циклирования.

Ключевые особенности конструкции

Корпус изготовлен из алюминия, что обеспечивает малый вес и хорошую теплопроводность; общая конструкция ориентирована на промышленную эксплуатацию с сжатым воздухом согласно ISO 8573-1:2010 класс 7:4:4. Тип исполнение — 2/2 нормально закрытый однонаправленный, подключение магистрали G1/2, пилотный порт G1/4. Рекомендуемые уплотнения — эластомерные, совместимые с техническим воздухом; рабочая температура −20…70 °C и рабочее давление 1–10 бар. Ограничение частоты переключений до 0.5 Гц и материал корпуса из алюминия требуют учета вибраций и агрессивных сред.

Экспертные рекомендации по применению

При подборе учитывайте допустимое давление 1–10 бар и частоту переключений ≤0.5 Гц; для циклических высокочастотных применений выбирайте другое исполнение. Перед установкой обеспечить качество воздуха по ISO 8573-1:2010 (фильтрация и осушение) и чистоту пилотной линии G1/4. Устанавливайте с учётом направления потока, избегайте ударных перепадов давления и агрессивных сред — при коррозионных условиях применяйте защитное покрытие или аналоги из нержавеющей стали. Проверяйте герметичность резьбовых соединений и соблюдайте рекомендации по монтажу и обслуживанию производителя.
