    Управляющий модуль CU305 PN

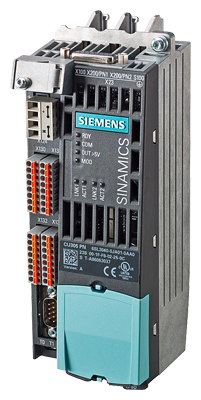

    Управляющий модуль CU305 PN для функций коммуникации, управления и регулирования SINAMICS S110 образует в комбинации с силовым модулем PM340 мощный индивидуальный привод.

    Дизайн

    Управляющий модуль CU305 PN стандартно имеет следующие соединения и интерфейсы:

    • подключение полевой шины

         - CU305 PN: 1 PROFINET-интерфейс с 2 портами (розетки RJ45) с профилем PROFIdrive V4
         - CU305 DP: 1 PROFIBUS-интерфейс с профилем PROFIdrive V4
         - CU305 CAN: 1 CANopen-интерфейс с профилем DS301 V4.0, DSP402 V2.0, DR303-3 V1.0

    • 1 DRIVE-CLiQ-розетка, только для подключения DRIVE-CLiQ-двигателя или модуля датчика
    • 1 Onboard-система обработки датчиков для следующих сигналов
      • инкрементальные датчики TTL/HTL
      • SSI-датчики без инкрементальных сигналов
    • 1 соединение PE/защитного провода
    • 1 соединение для питания электроники через штекер питания DC 24 В
    • 1 вход датчика температуры (KTY84-130 или PTC)
    • 3 параметрируемых цифровых входа повышенной безопасности (с гальванической развязкой) или как альтернатива 6 параметрируемых цифровых входов (с гальванической развязкой)
    • 5 параметрируемых цифровых входов (с гальванической развязкой)
    • 1 параметрируемый цифровой выход повышенной безопасности (с гальванической развязкой) или как альтернатива 1 цифровой выход (с гальванической развязкой)
    • 4 параметрируемых двунаправленных цифровых входа/цифровых выхода (с гальванической развязкой)
    • 1 аналоговый вход ± 10 В, разрешение 12 бит + знак
    • 1 последовательный RS232-интерфейс
    • 1 слот для карты памяти, на которую могут быть сохранены микропрограммное обеспечение, параметры и лицензии
    • 1 PM-IF-интерфейс для коммуникации с силовыми модулями PM340 блочного формата
    • 2 измерительные розетки и опорный потенциал для поддержки ввода в эксплуатацию
    • 1 интерфейс к базовой панели оператора BOP20

    Интеграция

     Управляющий модуль CU305 управляет силовым модулем PM340 через PM-IF-интерфейс.
     Базовая панель оператора BOP20 может быть установлена в управляющий модуль CU305 DP напрямую, к примеру, для диагностики. Для расширенной диагностики и функций ввода в эксплуатацию возможно дополнительное подключение интеллектуальной панели оператора (IOP) к RS232-интерфейсу.
     Для использования двигателей и без интерфейса DRIVECLiQ, к встроенной розетке DRIVE-CLiQ могут подключаться DRIVE-CLiQ-двигатели или модули датчиков SMC.
     Состояние CU305 отображается через многоцветные
    светодиоды.
     CU305 как опция может работать с картой памяти. Микропрограммное обеспечение и данные проекта находятся на вставляемой снизу карте памяти, поддерживая тем самым замену CU305 без вспомогательных средств. С картой памяти возможен и серийный ввод в эксплуатацию нескольких идентичных приводов. Карта памяти предлагается пустой или с актуальной версией
    микропрограммного обеспечения привода. Кроме этого, на карту памяти сохраняется Safety-лицензия для расширенных функций Safety. При использовании этих расширенных функций Safety карта памяти с Safety- лицензией должна быть постоянно вставлена.
     Ввод в эксплуатацию и диагностика CU305, а также подключенных компонентов, выполняются с помощью ПО для ввода в эксплуатацию STARTER.

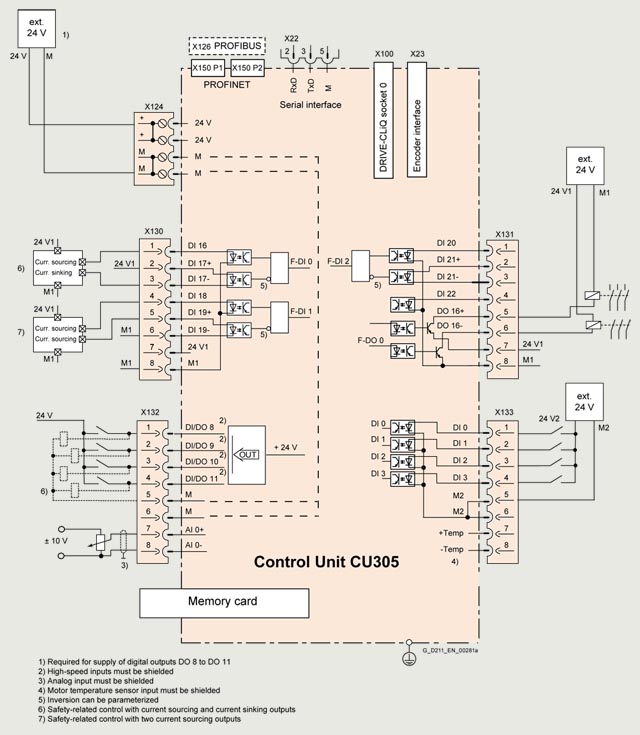

    Пример подключения управляющего модуля CU305

    Заказные данные

    Description

    Article No.

    CU305 PN Control Unit

    Without memory card

    6SL3040-0JA01-0AA0

    CU305 DP Control Unit

    Without memory card

    6SL3040-0JA00-0AA0

    Accessories

    Memory card for CU305 PN / CU305 DP Control Units

    64 MB

    • With firmware version V4.4 SP3

    6SL3054-4TC00-2AA0

    • With firmware version V4.4 SP3 and safety license (Extended Functions)

    6SL3054-4TC00-2AA0-Z F01

    Safety license (Extended Functions) 1)

    CoL in electronic form

    6SL3074-0AA10-0AH0

    STARTER commissioning tool 2)

    on DVD-ROM

    6SL3072-0AA00-0AG0


    1) Extended function for an existing memory card. The memory card is not included in the scope of delivery. With a CoL in electronic form, the license is supplied as a PDF file. Notification of this with a download link is received by email. By specifying the Z option F01 it is possible to order the safety license together with a memory card. In this case, the Certificate of License (CoL) is located on the SINAMICS SD card. In addition, notification of an optional download is received by email.

    2) The STARTER commissioning tool is also available on the internet at

    Технические данные

    Управляющие модули CU305 PN / CU305 DP / CU305 CAN

    PROFINET: 6SL3040-0JA01-0AA0

    PROFIBUS: 6SL3040-0JA00-0AA0

    CANopen: 6SL3040-0JA02-0AA0

    Потребление тока, макс.

    При DC 24 В, макс. без учета цифровых выходов и питания DRIVE-CLiQ

    0,8 A для CU305 вкл. 350 мА для HTL-датчика + 0,5 A для силового модуля PM340

    Сечение вывода, макс.

    2.5 мм2

    Предохранитель, макс.

    20 A

    Цифровые входы

    согласно IEC 61131-2 Type 1

    3 цифровых входа повышенной безопасности с потенциальной развязкой

    5 двунаправленных цифровых входа/выхода с потенциальной развязкой

    • напряжение

    -3 … +30 В

    • низкий уровень (разомкнутый цифровой вход интерпретируется как “низкий”)

    -3 … +5 В

    • высокий уровень

    15 … 30 В

    • потребление тока при DC 24 В, тип.

    6 мА

    • время задержки цифровых входов1), около
    • L → H

    15 мкс

    • H → L

    55 мкс

    • время задержки быстрых цифровых входов1), около (быстрые цифровые входы могут использоваться для регистрации позиций)
    • L → H

    5 мкс

    • H → L

    5 мкс

    • сечение вывода, макс.

    1.5 мм2

    Цифровые выходы

    (устойчивы к длительному короткому замыканию)

    1 цифровой выход повышенной безопасности

    4 двунаправленных цифровых входа/выхода без гальванической развязки

    • напряжение

    24 V DC

    • ток нагрузки на цифровой выход2), макс.

    100 мА

    • время задержки1), около

    150 мкс

    • сечение вывода, макс.

    1.5 мм2

    Аналоговый вход

    -10 … +10 V
    разрешение 12 бит + знак

    • внутреннее сопротивление

    15 кΩ

    Система обработки датчиков

    • инкрементальные датчики TTL/HTL
    • SSI-датчик без инкрементальных сигналов
    • питание датчиков

    24 V DC/0.35 A или 5 V DC/0.35 A

    • частота датчика, макс.

    500 кГц

    • скорость передачи SSI

    100 ... 250 кбод в зависимости от длины кабеля

    • разрешение абс. положения SSI

    30 бит

    • длина кабеля, макс.
    • датчик TTL

    100 м (328 футов)

    (допускаются только биполярные сигналы) 3)

    • датчик HTL

    100 м (328 футов) для униполярных сигналов

    300 м (984 футов) для биполярных сигналов 3)

    • датчик SSI

    100 м (328 фут)

    Мощность потерь

    <20 Вт

    РЕ-соединение

    винт M5

    Размеры

    • ширина

    73 мм (2.87 дюйм)

    • высота

    183.2 мм (7.21 дюйм)
    (для CU305 PN: 195 мм/7.68 дюймов)

    • глубина

    55 мм (2.17 дюймов)
    (для CU305 PN: 71 мм/2.80 дюймов)

    Вес, около

    0.95 кг (2.09 фунтов)

    сертификация

    cULus, ГОСТ Р


    1) Указанное время задержки относится к аппаратному обеспечению. Фактическое время реагирования зависит от того, с каким интервалом времени обрабатывается цифровой вход или цифровой выход.

    2) Для использования цифровых выходов к клемме X124 необходимо подключить внешний источник питания 24 В.

    3) Сигнальные кабели скручены попарно и экранированы.
