Описание

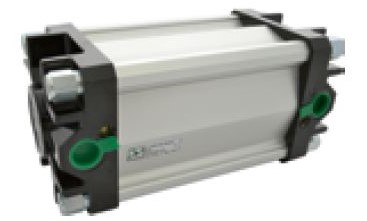

Часто случается так, что усилие, которое развивает пневмоцилиндр недостаточно для решения поставленной задачи. В этом случае есть несколько путей решения проблемы: повысить давление в линии питания с обычного ( 6...7 бар ) до максимального (10 бар) путем замены компрессора или использовать пневмоцилиндр большего диаметра. Применение усилителей давления, после их появления, позволяет решать такую проблему более оптимально и экономично. Усилители давления имеют коэффициент усиления 2:1.
Код для заказа:
| 1 | • | 2 | • | 3 |
| 17 | 40.50 | N |
| 1 | Тип изделия | 17 = усилитель давления |
| 2 | Размер |
40.50 = диаметр поршня 40 мм, присоединение G 1/8", расход 400 нл/мин 63.80 = диаметр поршня 63 мм, присоединение G 3/8", расход 600 нл/мин 100.125 = диаметр поршня 100 мм, присоединение G 1/2", расход 1600 нл/мин |
| 3 | Исполнение |
N = без регулятора NR = с установленным регулятором |
Пример кода:
• 1740.50.N
• 1740.50.NR
• 1763.80.N
• 1763.80.NR
• 17100.125.N
• 17100.125.NR
Коды для заказа принадлежностей:

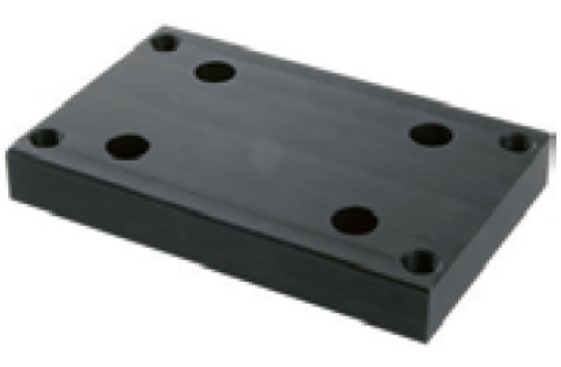

| Плита монтажная | Ресивер | ||
|
1740.01 - Ø 40 мм 1763.02 - Ø 63 мм |
 |
1390.Ø._.00 1319.Ø._.00 |
 |
Характеристики
Артикул
17**N
Коэффициент усиления
2:1
Рабочее давление
2...10 бар, максимальное 16 бар
Температура эксплуатации
-5…+50°С
Дополнительно
Регулировка давления
Гарантия
2 года
